Какой теплый пол лучше – сравнительная характеристика
В таблице сведены основные параметры для сравнительного анализа.
| Показатель | Водяной пол | Электрический пол | |||
|---|---|---|---|---|---|
| Кабельный | Кабельный в матах | Пленочный | Стержневой | ||
| Тип обогрева | Конвекция | Тепловое излучение | |||
| Время прогрева, мин. | 30-60 | 20-30 | 20-30 | 5-10 | 10-15 |
| Устойчивость к перегреву | – | + | + | + | – |
| Доп. оборудование | котел | – | – | – | – |
| Ограничения по установке | |||||
| – на балконе/ лоджии | – | + | + | – | – |
| – в частном доме/на даче | + | + | + | + | + |
| – в квартире | – (требуется разрешение) | + | + | + | + |
| Мощность на 1 м.кв. | Зависит от мощности котла | 180-220 Вт | 180-220 Вт | 25-45 Вт | 25-50 Вт |
| Питание/ топливо | Газ, твердое топливо, электри -чество | Электроэнергия | |||
| Метод монтажа | Мокрые работы | Мокрые работы | Мокрые работы | Сухие работы | Мокрые работы |
| Возможность демонтажа и повторного использования | – | – | – | + | – |
| Ограничения в установки | Не устанавливается под мебель и другие низкостоящие предметы | ||||
| Установка в большом помещении | + | (за счет стоимости электроэнергии) | |||
| – | – | – | – | ||
| Инерционность системы | высокая | средняя | средняя | высокая | низкая |
| Возможность регулировки температуры | – | + | + | + | + |
| Ремонто -пригодность | – | – | – | + | – |
| Требуется демонтаж всего пола | Проще благодаря отсутствию стяжки | Демонтаж | |||
| Влияние на высоту стен | до 150 мм | 50-80 мм | 30-50 мм | 5-10 мм | 20-30 мм |
| Вес системы теплый пол на 1 м.кв. площади | 200 кг | 30 кг | 30 кг | 2 кг | 30 кг |
| Скорость монтажа | 4-7 дней | 1-2 дня | 1 день | 1 день | 1 день |
| Время до начала эксплуатации | 7 дней | 7 дней | 7 дней | 1 день | 28 дней |
| Первоначальные вложения | низкие | низкие | средние | высокие | очень высокие |
| Эксплуата -ционные затраты | высокие | очень высокие | очень высокие | высокие | средние |
| Экономичность по сравнению с радиаторным отоплением | до 25% | до 50% | до 50% | до 70% | до 80% |
| Монтаж в помещении с высокой влажностью (в ванной, в бане) | + | Возможно с оговорками | Не рекоменд -уется | + | |
| Совместимость с напольными покрытиями | |||||
| – натуральная древесина (половая доска, паркет) | – | – | – | – | + |
| – ламинат | + | + | + | + | + |
| – линолеум | + | + | + | + | + |
| – плитка/ керамогранит | + | + | + | + | + |
| – ковролин | + | – | – | + | + |
| Излучение | нет | электромагнитное | инфракрасное | ||
| Популярные/ известные бренды | – | – | Devi, Теплолюкс | CalorIQue, Devi, K-Techno -logies (ТМ Caleo) | K-Techno -logies (ТМ Unimat), Felix (ТМ Excel) |
| Цена, руб/м.кв (средний диапазон) | 200-500 | 400-900 | 700-2000 | 1350-1700 | 1500-2685 |
| Расчетный срок службы, лет | 10 | 15-20 | 15-20 | до 50 | до 50 |
Материал подготовлен для сайта www.moydomik.net
Выбираем теплый пол
Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.
В частном доме лучше обустраивать водяной теплый пол
Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.
Схема отопления двухэтажного дома с теплыми полами
Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.
Водяной теплый пол под стяжку
Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.
Мощность теплого пола зависит от мощности помещения
Расчет мощности теплого водяного пола
Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.
Теплый пол в ванной
Шаг 6
Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее
Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.
Кабельный теплый пол
Калькулятор длины контура труб теплого пола
Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.
Электрокотел для водяного пола
Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.
Какой тёплый пол лучше — водяной или электрический
Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!
Часто задаваемые вопросы
Насколько затратны электрические теплые полы?
Вопреки расхожему мнению, потребление электроэнергии у них не слишком велико. Его можно сравнить с потреблением масляного радиатора. При этом, режим работы теплого пола выбирается исходя из погодных и климатических условий, что позволяет экономить на обогреве в теплые дни.
Есть информация, что инфракрасные системы создают сильное электромагнитное излучение. Насколько оно опасно?
Этот вопрос был тщательно исследован и многократно проверен. Излучение от теплого пола в 20 раз ниже санитарной нормы. Для примера, излучение от телевизора гораздо выше, так что беспокоиться не о чем.
Можно ли изменять длину греющего кабеля?
Нет, этого делать нельзя. Кабель нарезается секциями определенной длины, рассчитанными на подключение к сети и создание заданной нагрузки. Если кабель укоротить, проводка окажется под угрозой перегрева. Кроме этого, может сработать УЗО, а потребление энергии станет слишком высоким.
Сколько времени служат теплые полы?
Если это продукция известных фирм, только гарантийный срок может составлять от 15 до 50 лет. Конечно, рассчитывать на такую долговечность можно только при условии соблюдения технологии монтажа и правил пользования.
Обязательно ли устанавливать терморегулятор?
Да, это обязательно. Иначе придется терпеть жару или замерзать при работающей системе нагрева. Установка терморегулятора не только позволит корректировать режим нагрева, но и даст возможность экономить на потреблении энергии в теплые дни.
Виды электрических теплых полов
В подборе передовых СО и их выборе важную роль играют типы полов. Многие даже ставят некорректный, но вполне логичный вопрос: «Какой фирмы выбрать тёплый электрический пол?» Он некорректен в силу того, что ответ будет либо откровенной рекламой, либо понятным и без того (не всегда громкое имя компании может значить высокое качество изделий). Чтобы выбор электрического теплого пола был облегчен, стоит разделить все системы на несколько типов:
- Пленочный теплый пол. Конструкция инфракрасных приборов является универсальной. Они достаточно просто устанавливаются. Прибор можно спрятать пол ламинатом, плиткой, ковролином или даже зеркалом. Максимальная рабочая температура составляет до 55 °C. Основное преимущество изделия – вероятность перегрева поверхности обогрева сведена к минимуму.
Нагревательные маты. Данный вид электрического теплого пола характеризуется относительно малой погонной мощностью (менее 10 Вт/м). Это способствует их монтажу под плитку, непосредственно в слой клея. Жилы крепятся на специальной полимерной сетке. Потому процесс укладки сводится лишь к размещению матов на полу. Саму же сетку можно всегда разрезать, чтобы придать ей нужные размеры.
Нагревательные кабели (стержневые теплые полы). Характеристика мощности электрического теплого пола такого вида сводится к погонному значению 10–25 Вт/м. Это говорит о том, что монтаж должен проводиться под материалом толщиной 3-5 см. Как правило, покрытием служит цементно-песчаная стяжка. Исходя из рекомендаций СНиП, эксплуатация системы разрешается только спустя 28 дней после заливки.
Электрический обогреватель
Немалым спросом и вниманием пользуется электрическая инженерная система обогрева помещений. Генерация тепла происходит за счет использования электроэнергии
Для успешного функционирования обогревательной системы не требуется дополнительно устанавливать специальные трубы. Электрические полы отапливают жилые дома и ремонтируемые конструкции.
- Не сушит воздух. Поддерживает благоприятный климат в помещении.
- Допустима установка разной температуры в нескольких комнатах.
- Длительный срок эксплуатации товара. До 50 лет.
- Для монтажа обогревателя подойдет любая поверхность: плитка, ламинат и т.д.
- Универсальный отопительный помощник украсит интерьер каждого помещения в доме.
Электрическое покрытие устанавливают в качестве основного или дополнительного источника обогрева.
Какой теплый пол выбрать для частного дома и квартиры?
Подбор системы подогрева полов осуществляется с учетом таких факторов, как:
размер помещения, в частности, площадь пола и высота;
вид отопления. Будет ли система теплый пол основным источником обогрева или дополнительным, окажет существенное влияние на ее мощность.
На что обратить внимание при выборе теплого пола
обстановка в помещении. Все системы теплых полов, кроме инфракрасного стержневого очень чувствительны к перегреву, а значит, они не могут монтироваться под мебель и тяжелые бытовые приборы. Минимальная высотность составляет 350 мм. Зачастую это приводит к тому, что одна часть пола существенно теплее, чем другая. Неравномерный прогрев (перепады температуры) негативно сказываются на деревянном напольном покрытии (доска пола, массивная доска, паркет);
высота стен. Следует учитывать, что некоторые системы теплый пол монтируются исключительно в стяжку. Это утверждение справедливо для водяного теплого пола, стержневого и электрического с нагревательным кабелем или матами. Чем выше высота нагревательного элемента (диаметра труб или сечения кабеля) тем толще будет стяжка. Если высота стен не позволяет поднять пол на 70-100 мм, то нужно рассматривать пленочные теплые полы;
ремонтопригодность системы. Стяжка основательно закрывает доступ к элементам системы, что создает дополнительные проблемы в случае неисправности, т.е. не получится быстро отремонтировать. Даже выявить место поломки без демонтажа пола проблематично;
скорость работы. Под скоростью работы понимается выполнение всех видов работ: начиная с проектирования и заканчивая чистовой отделкой поверхности. Несмотря на то, что стержневой пол монтируется в течение нескольких часов, его не рекомендуется включать до полного высыхания стяжки, а некоторые производители (например, Калео) устанавливают ограничение в 28 дней. Водяной пол монтируется также достаточно долго, что связано, со спецификой разводки труб и также требуется полное застывание стяжки. Оптимальным вариантом с точки зрения «эксплуатация сразу после монтажа» будет пленочный инфракрасный теплый пол.
вид чистового напольного покрытия. Во многом окончательный выбор определяется ответом на вопрос, какой теплый пол лучше под плитку, или какой теплый пол лучше под ламинат. Ведь в одном случае требуется применение клея, а не все системы пригодны для этого, а в другом – нужно учитывать склонность древесины к деформациям и наличие вредных веществ в составах материалов (возможно выделение, например, формальдегида, при нагреве).
Как видим, есть много факторов, которые оказывают влияние на окончательный выбор системы теплый пол, максимально полный учет которых, поможет сделать правильный выбор.
Виды электрических теплых полов
Все полы с электрическими нагревательными элементами, возможно разделить только по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:
- Плёночные инфракрасные полы;
- Кабельные (стержневые) полы.
Доминирующий принцип теплопередачи от нагревательного элемента к напольному покрытию у них распределяется так: у плёночных полов – излучение, а у кабельных полов – теплоперенос. Разница более ощущается, если вспомнить что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.
Эти главные принципы, диктуют и условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется «похоронить» нагревательный элемент в стяжке. А вот плёночные полы можно монтировать без «грязных» работ. Следовательно, и по назначению они тоже будут иметь целевое определение. Кабельные полы идеально подходят под монолитно-однородные покрытия, вроде кафельной плитки или наливных 3D полов. А вот с ламинатом, линолеумом и ковролином, отлично сочетаются инфракрасные полы.
Но это деление не полное. Каждый из этих способов нагрева, следует также разделить на группы в зависимости от формы выпуска. Так кабельные полы делятся на:
- Двужильный кабель;
- Одножильный кабель;
- Маты;
- Стержневой пол.
Различия между ними оказывают весомое значение во время планирования и укладки нагревательных элементов.
В частности, одножильный кабель укладывают таким образом, чтобы оба конца в итоге оказались в одной точке. Образно выражаясь, это два провода для одной электрической вилки. Такой способ укладки называется «двойным»: «двойная улитка», «двойная спираль».
Маты, это двухжильный нагревательный элемент, зафиксированный на полипропиленовой сетке с крупной ячеей. Удобство при монтаже весьма сомнительно, ибо шаг кабеля и мощность всего изделия уже декларированы. Но в некоторых случаях, особенно в небольших помещениях, с таким форм-фактором работать удобнее.
Стержневые нагревательные элементы это особый подвид. Если представить эту конструкцию наглядно, то вспомните верёвочную лестницу. Только вместо верёвок – провода, а вместо ступенек стержневые нагревательные элементы. В работе они менее удобны, чем все остальные виды, так как при изменении направления укладки кабеля, требуется восстанавливать электрическую цепь, сами стержни не гибкие. В качестве компенсации, производитель декларирует повышенную энергоэффективность и долговечность. Но с этим много вопросов.
Ещё одно свойство кабельных тёплых полов необходимо подчеркнуть – огромная инертность. Причина в том, что для нагрева напольного покрытия, тепло должно сначала прогреть несколько сантиметров монолитной цементной стяжки. Минимальный слой стяжки, должен быть 4 см. Если 1м2 при толщине 1 см, весит 16 кг, то 4 см – 64 кг. А прогреть 64 кг бетона весьма энергозатратная задача, да и время потребуется. Поэтому на таких полах трудно поддерживать заданную температуру с высокой точностью. Но и остывают они тоже не сразу. Одним словом инертность можно использовать в свою пользу, но далеко не всегда.
Инфракрасные полы представляют собой две лавсановые плёнки, между которыми нанесён слой карбона. В зависимости от способа нанесения этого слоя, происходит деление на:
- Полосатые плёнки;
- Сплошные плёнки.
Так как мощность регулируется толщиной карбонового слоя, а при монтаже эти различия особых требований не предъявляют, то разница заметна только при эксплуатации. В частности, при ошибках в организации подогрева полов с помощью полосатой плёнки, возможно появление «эффекта зебры». При нём, ногами ощущается разница в температуре напольного покрытия. Но заметим, что это проявляется при ошибках монтажа. Прочие показатели, такие как скорость набора запрограммированной температуры, площадь излучения или энергоэффективность, не выявляют качественного превосходства, а лишь обособляют количественные. Да, плёнка со сплошным нанесением карбона нагревается на 8% быстрее, поверхность излучения больше на 12%, но и в цене такой материал выше на 35-40%.
Важной особенностью плёночных нагревательных элементов, является их способ теплопередачи. Практически на 95% это излучение
Доказывается это очень просто. Подержите руку на расстоянии 5-7 см от включённой плёнки, и вы ощутите явную передачу тепла. А если зажать её между ладонями, то нагрев едва ощущается. Именно это качество, делает инфракрасную плёнку идеальным вариантом нагрева таких напольных покрытий, как ламинат, линолеум, ковролин.
Основы безопасности для электрических теплых полов
Чтобы электрические тёплые полы прослужили не одно десятилетие, необходимо выполнить следующие условия:
1. Система кабельного обогрева должна соответствовать конкретной ситуации. Если мощность кабеля недостаточна, нагреватель будет постоянно находиться в рабочем состоянии, что приведёт к сокращению срока его службы.
2. Необходимо продумать раскладку нагревательной секции или мата, а также расположение термодатчика. Иначе тёплый пол превратится в тепловую «зебру» (с чередованием тёплых и холодных полос), а система будет руководствоваться «ложными сведениями».
3. Монтаж электрических тёплых полов должен отвечать требованиям ПУЭ-2001 («Правила устройства электроустановок») и других нормативных документов.
4
В ходе монтажа плитки важно не допустить порезов и других повреждений кабеля. Если изоляция нагревательного элемента всё же была нарушена, для устранения дефекта следует использовать фирменные ремонтные комплекты
5. Категорически запрещается укорачивать нагревательную секцию, а для соединения с силовым кабелем использовать обычную термоусадочную муфту. Подобное самоуправство приводит к прекращению работы системы.
6. Перед заливкой бетонной стяжки нужно выполнить чертёж фактической раскладки нагревательной секции с указанием точного расположения термодатчика. В дальнейшем этот документ поможет избежать случайного повреждения кабеля во время очередного ремонта.
7. Для черновой и чистовой отделки пола следует использовать материалы (сухие цементные смеси, плиточный клей, затирки и т. д.), совместимые с кабельным обогревом (на упаковке должна присутствовать соответствующая маркировка).
8. При организации электроснабжения городской квартиры или загородного дома желательно выделить для кабельных систем напольного отопления отдельные линии электропитания с собственными устройствами, обеспечивающими безопасность электросети: автоматическими выключателями (обесточивают проводку при перегрузке и коротком замыкании) и устройствами защитного отключения (УЗО. срабатывают при утечке тока). Более того, на магистрали, питающие электрические тёплые полы во влажных помещениях, устанавливают особо чувствительные УЗО на 10 мА.
Подгруппа – электрический кабельный теплый пол
Кабельный теплый пол в катушке (в бухте, на метр)
Системы нагревательных кабелей для пола достаточно популярны среди производителей. И многие из них предлагают купить уже готовый комплект. Среди лидеров на рынке можно выделить компании Devi (Дания), Caleo (Южная Корея), Теплолюкс (Россия). Цена за комплект варьируется от 10 000 до 37 000 руб. в зависимости от мощности обогрева, длины и вида кабеля.
Комплектация также оказывает влияние на стоимость. Есть варианты включающие в себя только кабель, регулятор и датчик, а некоторые содержат даже инструмент для монтажа. Снизить стоимость приобретения можно, если комплектовать систему отдельно. Например, цена кабеля DEVIflex (100 Вт) – 3 850 руб./10 м.п., терморегулятор с датчиком обойдутся в 6670 руб.
Плюсы: относительная дешевизна, хорошо подходит для использования под плитку;
Минусы: сложность расчета и монтажа, уменьшается высота помещения на 50-100 мм.
Рекомендуем подробное описание – устройство электрического теплого пола
Кабельный теплый пол в матах
Такой вариант целесообразно выбрать тем, кто планирует выполнять монтаж самостоятельно. Цена на примере Devimat составляет от 4 950 до 22 750 руб. На стоимость влияет площадь мата, его мощность, вид используемого греющего кабеля.
Плюсы: более тонкий кабель, простота расчета, маты удобно раскладывать (сетку, на которой крепится кабель можно разрезать) и монтировать, выдерживается постоянное расстояние между витками кабеля, нет нужды заливать стяжку, за счет толщины теплого пола высота потолка уменьшается на 10-30 мм;
Минусы: более высокая стоимость матов (на 25-30% по сравнению с кабельной системой).
Электропол
Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.
Виды электрических полов
Теплый электрический пол
Кабельный пол
Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.
Монтаж кабельного теплого пола
Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.
Нагревательные маты
Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.
Нагревательный мат
Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.
Параметры нагревательных матов Energy

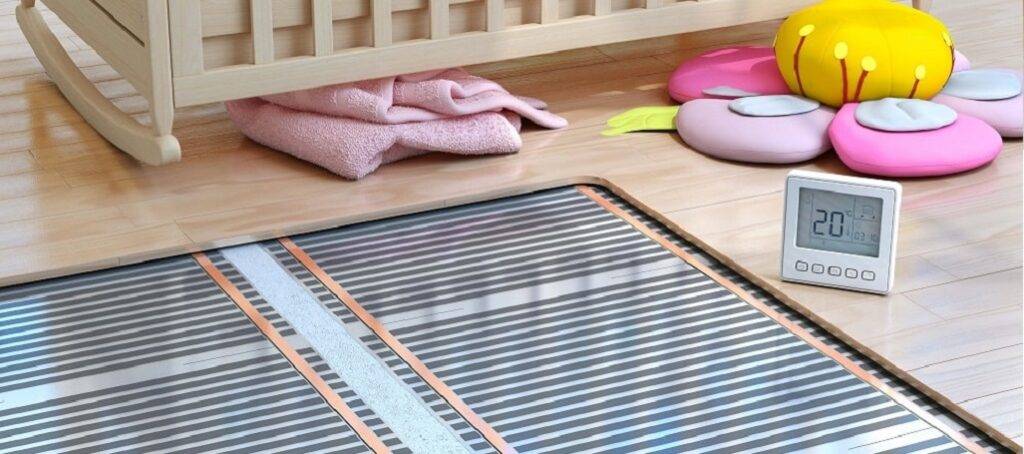

Инфракрасный пол
Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.
Инфракрасный теплый пол
Преимущества инфракрасных теплых полов
Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.
Укладка пленочного пола
Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.
Схема укладки пленочного пола
Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.
Таблица. Какой электрический пол лучше?
| Принцип сравнения | ИК пол | Мат нагревательный | Кабельный пол |
|---|---|---|---|
| Монтаж | Укладка материала производится прямо под финишное покрытие | Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки | Установка возможна только при обустройстве цементной стяжки |
| Максимальная мощность, Вт/м кв. | 220 | 160 | 110 |
| Возможные варианты напольных покрытий | Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом | Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски. | Любой вид покрытия |
| Экономность | Высокая | Средняя | Средняя |
| Наличие электромагнитного поля | Отсутствует | 0,25 мкТл | 0,25 мкТл |
Кабельный теплый пол
Кабельные системы тоже могут приобретаться в комплектации от производителя, или же в разнобой. Стоимость терморегуляторов и термодатчика не отличается от плёночных аналогов, а вот цена кабеля варьируется в зависимости от формы выпуска и мощности. Двухжильный кабель мощностью 20 вт/м в зависимости от производителя и длины может стоить от 160 до 400 р/м. Размещённые на сетке, такая же продукция стоит дороже.
В этом случае, для подложки используют такие же материалы, как и для плёночного пола, но вот толщина их должна быть 30-40 мм. Листы подложки укладываются в разбежку и тщательно фиксируются к основанию. Для этого используют саморезы с широкими шайбами. Стыки между плитами проклеивают полиуретановым клеем или силиконовым герметиком.
Сверху, на подложке, рисуют схему расположения кабеля. Количество витков на 1 м2 рассчитывается по формуле: W/W1. Где W – требуемая мощность на 1 м2; W1 – мощность 1 погонного метра кабеля
ВАЖНО: расстояние между соседними витками не должно быть меньше 8 см. Затем, приступают к креплению монтажной ленты
Она фиксируется к основанию через утеплитель, через каждые 70-90 см, перпендикулярно виткам кабеля.
Укладку двухжильного нагревательного кабеля начинают от того места, где на стене будет расположен терморегулятор. Для крепления кабеля в монтажной ленте, используют систему язычковой фиксации. Изгибы кабеля должны быть плавными, без заломов.
Расстояние между кабелем и стеной должно быть не менее 5 см, а до нагревательных приборов и стояков отопления – 10 см.
После укладки нагревательного элемента, в подложку интегрируют термодатчик. Его вставляют в гофротрубу с заглушенным концом. Располагают термодатчик на расстоянии 25-30 см от стены, между витками кабеля, и хорошо фиксируют к основанию. Проводка от него, через гофротрубу протягивается до терморегулятора. К нему же подводят и силовые кабеля.
Подключение проводки выполняется в соответствии с инструкцией от производителя терморегулятора. Затем проверяют целостность электрической цепи и правильность сборки конструкции, путём включения нагрева на 2-3 минуты. Если всё работает, то обязательно зарисовывают схему расположения кабеля и только потом приступают к заливке стяжки.
Минимальная толщина стяжки над кабелем – 4 см. Использование цементно-песчаной смеси потребует ждать до полного созревания 4 недели. Более тонкий слой стяжки не рекомендуется устраивать для предотвращения появления «эффекта зебры», а также по той причине, что это повысит вероятность появления трещин после температурного расширения материала. Если образование трещин возможно предупредить введением в состав стяжки полипропиленовой фибры для дисперсного армирования, то полосатость нагрева останется.
Вполне допустимо использовать быстросохнущие и самовыравнивающие стяжки. В цене они обходятся дороже цементно-песчаной смеси, но зато проходят весь цикл созревания за 2-3 суток при толщине слоя 5-7 см. Для расчёта количества такой смеси, ориентируйтесь на следующие цифры: 14 кг/м2 при толщине 1 см.
ВАЖНО: до полного созревания стяжки, включать нагрев категорически запрещено!
После выдерживания технологического промежутка для набора прочности стяжки, поверхность грунтуют и приступают к укладке напольного покрытия.
Идеальным вариантом для такой поверхности будет керамическая плитка. Она образует монолитное соединение с основанием, и это повышает энергоэффективность всей системы. Линолеум и ковролин тоже будут эксплуатироваться на таких полах без нареканий, хотя и с меньшей эффективностью
С ламинатом требуется осторожность. Дело в том, что система нагрева «похороненная» в стяжке, обладает высокой инерционностью и точная регулировка температуры на ней невозможна
А для продолжительной эксплуатации ламината, требуется соблюдать строгий температурный режим. Поэтому собирая напольное покрытие из ламината на кабельном тёплом полу, вы сильно рискуете.
Что такое электрический теплый пол и как он работает
Электрический теплый пол допускается устанавливать как в качестве основного, так и дополнительного источника тепла в жилых помещениях любого назначения (в том числе и с высоким уровнем влажности воздуха). Он максимально равномерно прогревает воздух на всей полезной площади комнаты и в то же время позволяет экономить электроэнергию – прокладка кабеля под предметами мебели не только не обязательна, но и нежелательна. Тепло распределяется в помещении максимально комфортно для самочувствия человека: более теплый воздух находится в области ног, ближе к поверхности пола, а на уровне головы его температура ниже на 2-3 °C.
Типы электрических теплых полов
В электрических теплых полах в качестве нагревательного элемента применяется электрический кабель или его аналоги, помещенные под бетонную, сухую или полусухую стяжку, предотвращающую прямой контакт с ним человека. В зависимости от типа нагревательного элемента и способа передачи тепловой энергии выделяют несколько основных типов электрических теплых полов:
- Кабельные – недорогой и простой вариант, в качестве нагревательного элемента применяют изолированный электрический кабель, жилы которого изготовлены из металла с высоким удельным сопротивлением, благодаря чему при прохождении электрического тока происходит его нагрев.
- Нагревательные маты – такие устройства полностью готовы к установке: электрический кабель уже уложен в пазах стекловолоконной плиты. Обойдется дороже, однако установка более проста, поэтому можно существенно сэкономить на оплате монтажных работ.
- Пленочные инфракрасные теплые полы – в качестве нагревательного элемента применяется пленочный тонкий и эластичный материал, излучающий тепловую энергию в инфракрасном диапазоне, благодаря чему происходит нагрев не самого воздуха, а находящихся в зоне его действия объектов. Довольно высокая стоимость таких систем за короткий промежуток времени полностью окупается благодаря экономному потреблению электрической энергии в процессе эксплуатации. Инфракрасная пленка не требует обустройства высокой стяжки и может укладываться на любую ровную поверхность непосредственно под декоративное покрытие (керамическую плитку, линолеум, паркетную доску, ламинат или другое).
Довольно распространенное мнение, что электрические теплые полы вредны для здоровья человека из-за создаваемого электромагнитного излучения ошибочно, так как уровень его не превышает излучения от любых других бытовых электрических приборов ежедневного пользования.
Преимущества и недостатки
- в отличие от конвекторов, электрический теплый пол прогревает всю площадь помещения равномерно, перепады температуры на разных участках практически отсутствуют (немного ниже она может быть только в области окна в случае применения стеклопакетов с низким уровнем теплоизоляции);
- выносные термодатчики и терморегуляторы позволяют поддерживать требуемый температурный режим в каждой комнате с высоким уровнем точности;
- длительное остывание после выключения – стяжка отдает тепло в течение нескольких часов;
- полностью бесшумная работа;
- возможность применения в отдельных помещениях (например, только в ванной комнате или в санузле);
- подходит для любого интерьера, так как предполагает скрытую прокладку, также отсутствие массивных обогревателей упрощает выполнение косметических ремонтных работ: поклейку обоев, покраску стен и т.д.;
- комфортное для человека распределение тепла, отсутствие влияния на качество воздуха;
- долговечность – качественная и смонтированная с соблюдением всех правил система прослужит не менее 50 лет.
- сложность и высокая стоимость монтажных работ, необходимость приобретения дополнительных материалов для обустройства стяжки;
- какая бы не применялась стяжка, но из-за нее высота комнаты уменьшается минимум на 3-4 см;
- довольно высокая инерционность – для выхода на рабочую мощность требуется около 5-6 часов;
- возможность пересыхания и повреждения напольных покрытий из натурального дерева или других чувствительных к воздействию высокой температуры материалов.
Хорошие теплые полы с греющим кабелем
- Green Box Agro, GB150
- SpyHeat, Классик SHD-15-450
- REXANT, RND-20-300
- Warmstad, WSS-220 15.5м
- Electrolux, ETC 2-17-800
- Обогрев Люкс, Family
- TEPLOCOM, МНД
- Квадрат тепла КМ-225-15
- AURA, Heating МТА
- Теплый пол №1, СТСП-26.8-375
Мифы маркетологов
Итак, почему же тёплый пол оказывается не экономичнее радиаторов отопления, как о том вещают маркетологи?
Любому дому свойственна потеря тепла, которая измеряется в ваттах. Возьмём условия, при которых у нас установлены тёплые полы или радиаторы отопления. Они являются посредником при передаче тепла, источником выступает котёл. Именно он компенсирует потери тепла. То есть, если теплопотери составляют 10 кВт в час, то и котёл будет выделать 10кВт в час соответственно.

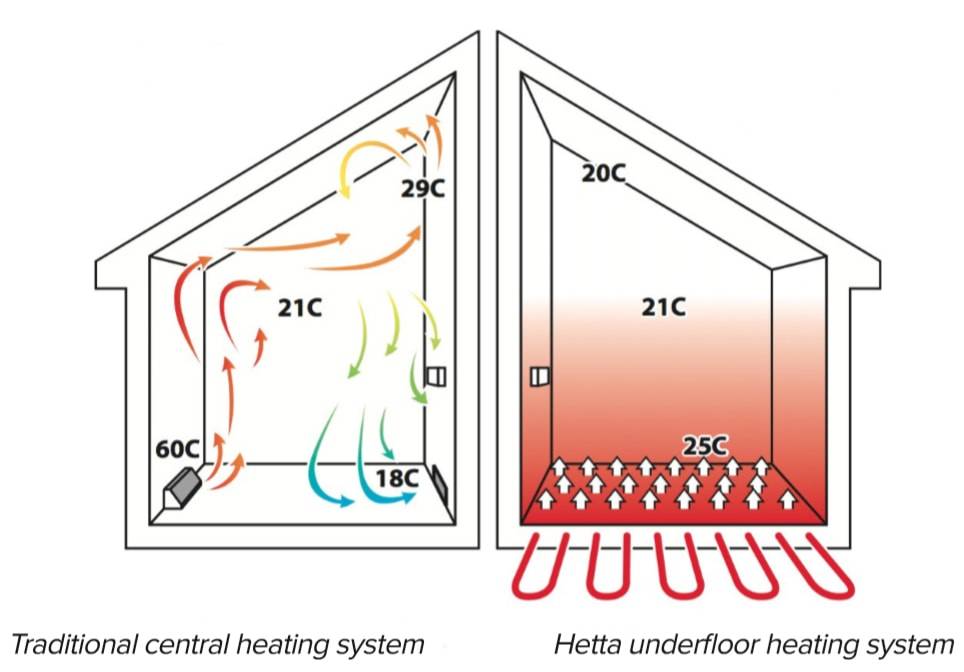

Излюбленная схема маркетологов при показе принципа работы радиаторов и теплых полов
Радиаторы и полы работают по разной схеме обогрева, но это оказывается принципиально не важным
Не важен способ передачи тепла, важно, что оба посредника в конечном счёте должны передать и передают одно и то же значение — эти 10кВт, которые выделил котёл. Тёплый пол просто преобразует энергию тёплой воды в тепло воздуха, в этом нет никакой магии
Оба прибора за час выделят одинаковое количество тепла, произведённое котлом.
Маркетологи обычно приводят следующий пример. Радиаторы сначала обогревают потолок, потом пол, ввиду чего весь эффективный тёплый воздух оказывается вверху, в то время как полы сохраняют наиболее эффективную и комфортную температуру внизу, а к потолку оказывается прохладнее. Именно поэтому радиаторы имеют меньшие размеры (по сравнению с тёплым полом) и работают на более высоких температурах, они компенсируют схему своей работы таким образом, и общая температура помещения оказывается такой же.
Важным показателем для экономии являются сопоставимые затраты в час, которые в обоих случаях будут одинаковые, потому что источник компенсации тепла один и тот же, и теплопотери дома вне зависимости от системы отопления одинаковы.
Другой пример, который любят приводить: тёплыми полами можно согреть помещение, выключить их, и ближайшие сутки будет тепло и комфортно, а радиаторы остывают за два часа, и котёл при их использовании выключить нельзя. Следует учитывать время, которое вы тратите на прогрев дома, и затраченную на это энергию. Чтобы тёплые полы прогрели дом до комфортной температуры, может потребоваться день или два, радиаторы согревают гораздо быстрее и, тем самым, тратят меньше энергии. Радиаторы оказываются менее инерционны. Но в конечном счёте, значения оказываются сопоставимо одинаковыми, а дом всё равно прогревается на одно и то же значение. Совокупная эффективность одинаковая: радиаторы тратят меньше энергии и отдают тепло небольшими порциями, тёплые полы тратят много энергии, согревают большую площадь и после могут сопоставимое время не работать, однако этот процесс через пару суток запускается заново, т.е. снова потребуется много энергии и дня два на прогрев помещения.
Для поддержания одинаковой температуры дома потребуется одинаковое количество энергии при разных временных затратах, если мы не имеем в виду сценарии использования с конденсационным газовым котлом или тепловым насосом. Поэтому не обманывайтесь и устанавливайте ту систему обогрева дома, которая именно для вас оказывается более удобной для эксплуатации.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
