Утюжное приключение Начало

Кто и когда его изобрел?

Никто наверняка точно не скажет, когда и кто изобрел то приспособление, что принято сейчас называть «утюгом» и в какой конкретной стране мира он впервые появился. Самый первый аналог утюга, как полагают исследователи, появился на свет тогда, когда люди создали первую тканую одежду. Хотя часть именитых археологов полностью уверена, что шкуры зверей первобытные люди тоже разглаживали – скорее всего, костями мамонта, а это может означать, что имя создателя первого аналога для глажки навсегда будет скрыто от нас.

Зато известно, как утюг поэтапно совершенствовали. Люди даже в довольно давние времена быстро придумывали и внедряли в жизнь различные способы глажения одежды, чтобы смятые вещи после любой стирки выглядели стильно и не были слишком мятыми. Один из наиболее простых и древнейших методов, который активно применяли древнейшие люди, используются до сих пор многими женщинами в мире – просто растягивать влажную ткань на камне под палящими лучами солнца. Тогда большая часть постиранных вещей будет смотреться немятой.

Самое первое записанное свидетельство о том, что в обиходе активно применялись такие приспособления, как утюги, имеет дату 10 февраля 1636 года, хотя по уверениям специалистов, утюг появился в домах обывателей намного раньше этой даты и сегодня можно спокойно считать, что ему уже более 2,5 тысяч лет. Именно таков возраст тех приспособлений, что по своим функциональным особенностям напоминают всем знакомый сейчас утюг, то есть происхождение их можно датировать примерно 500 г. до н. э.

Невероятные приключения Тевкра в Ли Юэ

Отведите Тевкра в магазин игрушек

Похоже, нам пока придется присмотреть за мальчиком. Необходимо отвести Тевкра в лавку игрушек. Здесь можно купить воздушных змеев.

Во время кат-сцены вам нужно будет поторговаться с бабулей Шань, чтобы снизить цену на воздушного змея. Ранее вы получили 35 000 моры от Чайльда и, как и во время основного сюжета, вы сможете сохранить себе монетки, которые вам удастся сэкономить при покупке различных вещей для ребенка.

Итак, воздушный змей стоит 15 000, однако вы вполне можете снизить цену до 8 000, то есть получить почти 50-процентную скидку. Не следует занижать стоимость слишком сильно, иначе разозлите продавца.

Приведите Тевкра в ресторан «Народный выбор»

Пора пойти в ресторан Сян Лин, который находится прямо за углом. Поговорите с шеф-поваром Мао, когда придете сюда. Вам снова нужно будет поторговаться с продавцом. Начальная цена стартует с 12 000 мора. Мы смогли снизить ее до 8 500 мора. Продавец будет не очень доволен, зато мы сохраним деньги.

Приведите Тевкра на причал

Направляйтесь на восток от ресторана, а потом идите на север по главной улице, чтобы вызвать очередную кат-сцену. Мальчик заметит огромный металлический крючок. Следуйте за Тевкром, чтобы посмотреть следующий ролик.

Он подойдет к прилавку с рыбой и сведет продавца с ума. Затем ребенок скажет, что скучает по своему брату. Нужно отвести его обратно к Тарталье.

Отведите Тевкра к Чайльду

Чайльд находится к востоку от озера Цинсю, на вершине холма с видом на реку.

Приблизившись к нужному месту, вы увидите, как Тарталья разговаривает с несколькими похитителями сокровищ. Кажется, они должны деньги Снежной, но все идет не так, как задумывал Тарталья, ведь внезапно появится его братик.

Завершите испытание похитителей сокровищ

Вам нужно добраться до высокой горы, перелетев через гористую местность. Это довольно просто, так как повсюду будут размещены кольца ветра, которые значительно ускорят ваш полет. Появятся также восходящие потоки ветра, которые будут подбрасывать вас вверх, чтобы вы не упали на землю.

Пролетите через все кольца и откройте сундук до того, как закончится таймер. После этого вы автоматически вернетесь к бандитам. Посмотрите новые кат-сцены, после чего Чайльду придется уйти. Тевкер убежит – похоже, он погнался за братом.

Отправляйтесь к Чайльду на поиски Тевкра

Вам необходимо будет отправиться в отмеченную область, расположенную между озером Цинсю и проходом Линдзю.

Когда прибудете туда, разыграется новая кат-сцена, в которой вы увидите, как Тевкр наблюдает за работой Чайльда и мешает ему делать свои «злодейские» дела.

Победите всех новобранцев Фатуи

Пришло время разобраться с группой противников. Вам придется столкнуться с несколькими волнами врагов, однако их вполне можно победить одним лишь Тартальей, ведь он является пробным героем, который невероятно силен. Советуем первым делом расправляться с Крио фатуи, так как они способны накладывать щиты на своих союзников. После этого беритесь за Электро молотобойца.

Победив противников, посмотрите новый ролик. На этом квест закончится, а вы получите 625 очков приключений, 38 100 мора, 4 опыта героя и 8 волшебной руды усиления.

Третий этап — перевод макета

На этом этапе переводится макет. Перед началом процедуры следует подготовить контейнер с водой, в котором потом будет вымачиваться ПП. Можно взять обыкновенный таз. После этого в емкость нужно налить пять литров горячей воды, примерно 50 градусов. Также необходимо взять примерно столовую ложку моющего средства.

Иногда перед началом перевода поверхность проходят нашатырным спиртом. Это делается для того, чтобы изображение на этапе утюга хорошо переносилось на плату.

Переходим к переводу. Заранее подготовленный текстолит следует положить на ровную поверхность и накрыть подготовленным распечатанным макетом. Далее необходимо максимально горячим утюгом прогладить по линии центра, а после от центральной линии к бокам. При первом соприкосновении утюга с поверхностью следует придерживать распечатку, чтобы она не сдвинулась. Уже при повторном проглаживании фотобумага приклеивается к меди, и сдвинуть ее уже невозможно. В конце можно поводить кончиком утюга по всем краям и поверхностям, где бумага отходит. После этого полминуты прогреть все места.

Некоторые умельцы кладут текстолит с подготовленным шаблоном в самодельный конверт, который можно сделать из листа и степлера. Если заготовка будет лежать на одном месте, шансы сдвинуть бумагу значительно снижаются.
После проглаживания утюгом следует кинуть плату в воду. Пластину нужно опускать в таз, предварительно не остужая. Не снимая бумаги, необходимо подцепить горячую плату пинцетом и положить в приготовленную емкость с водой. На отмачивание выделяют 10 минут.

Вместо утюга можно использовать ламинатор. Аппарат справляется со своей задачей не хуже утюга.

Травление плат

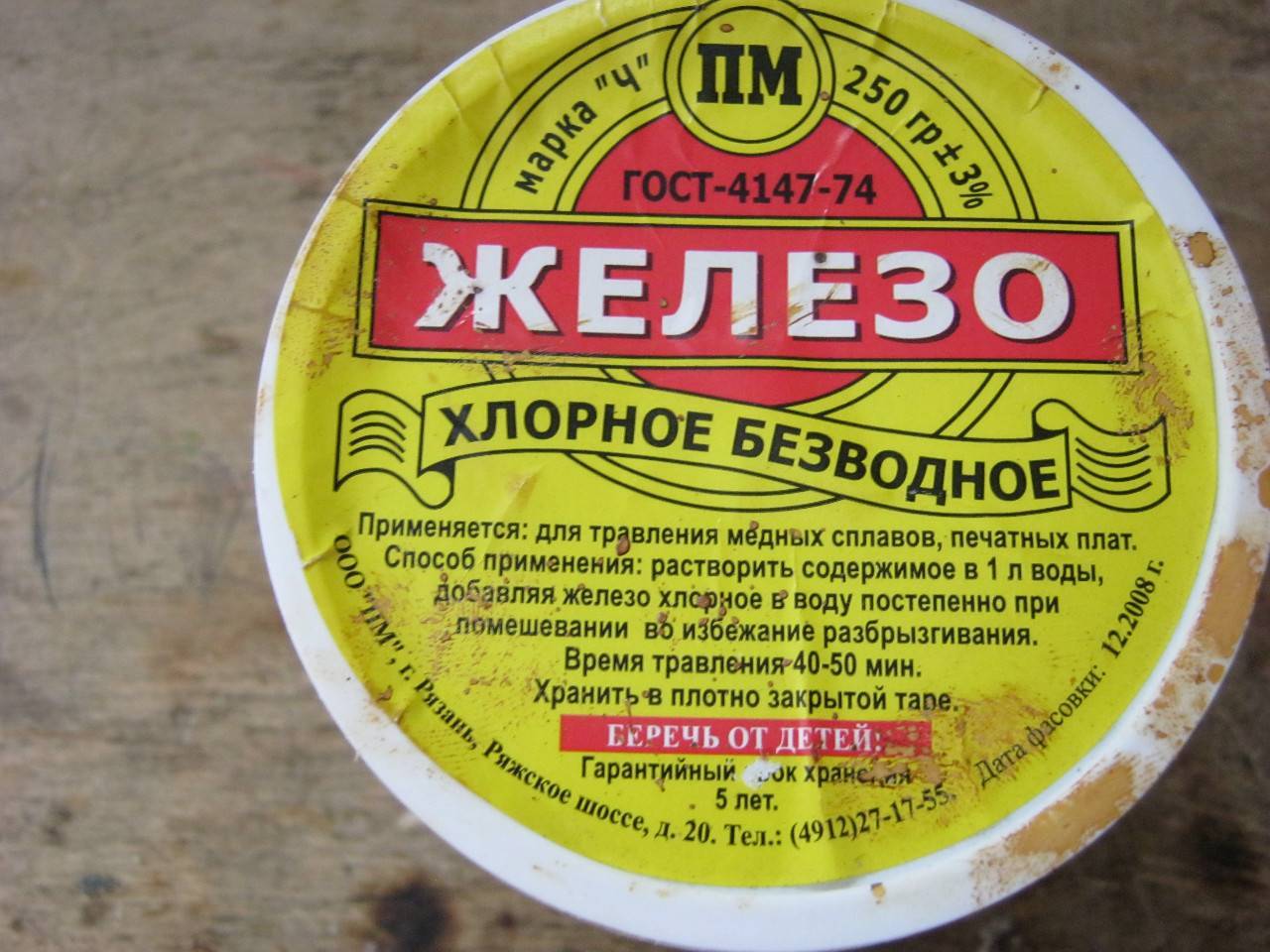

Берем хлорное железо и готовим раствор.

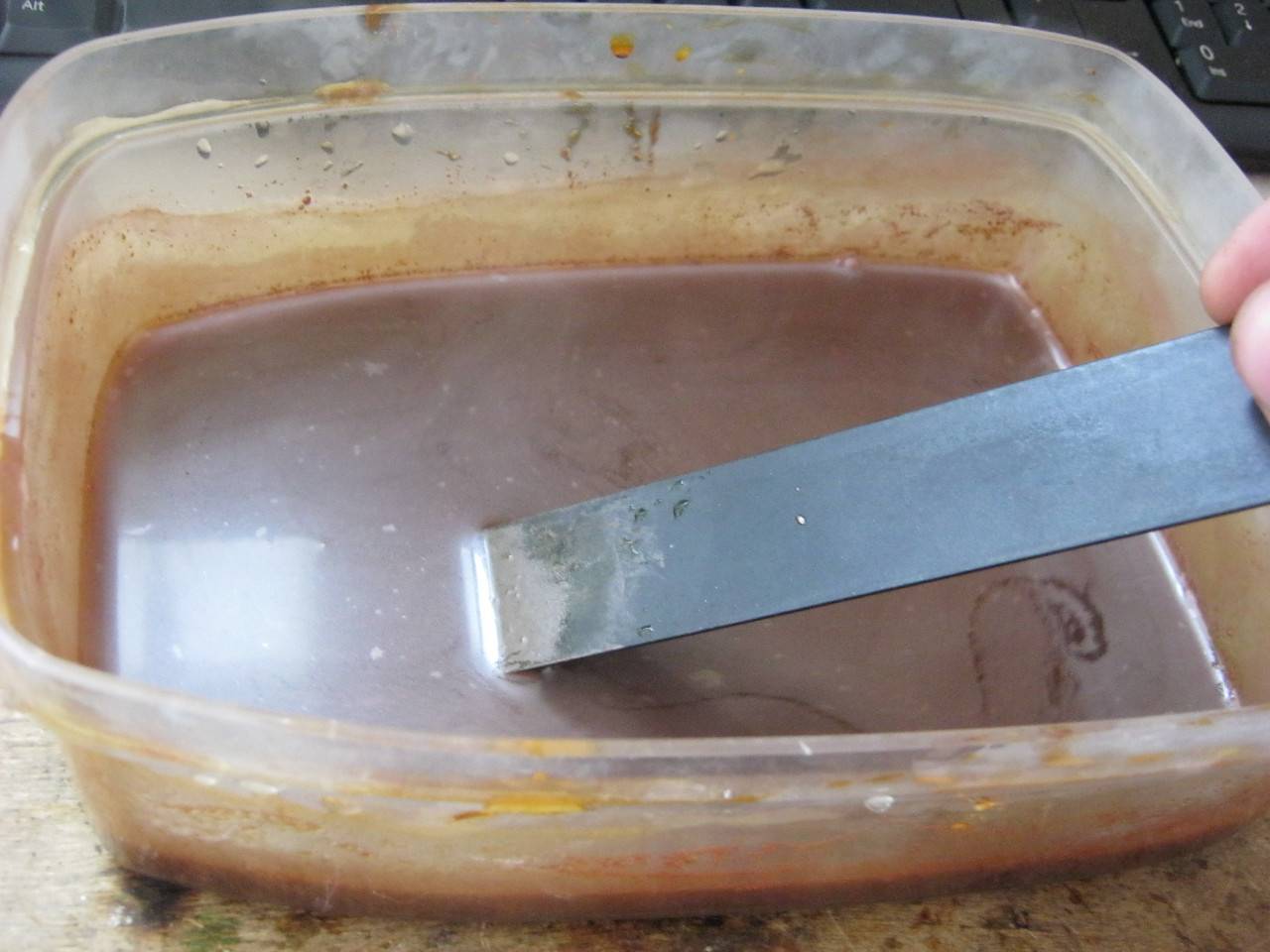

Наливаем теплую воду в ванночку. Далее аккуратно сыплем порошок и не забываем помешивать. Будьте осторожны! Реакция растворения хлоржелеза проходит с выделением теплоты. Поэтому при растворении будет шипение и бурление. Не допускайте попадания хлоржелеза на одежду и в глаза! С одежды он очень тяжело смывается. Используйте только пластмассовые инструменты! Ни в коем случае не используйте железную миску, железный пинцет и тд.

Я делаю раствор на глаз. Здесь правило такое: чем крепче раствор, тем быстрее будет идти реакция травления.

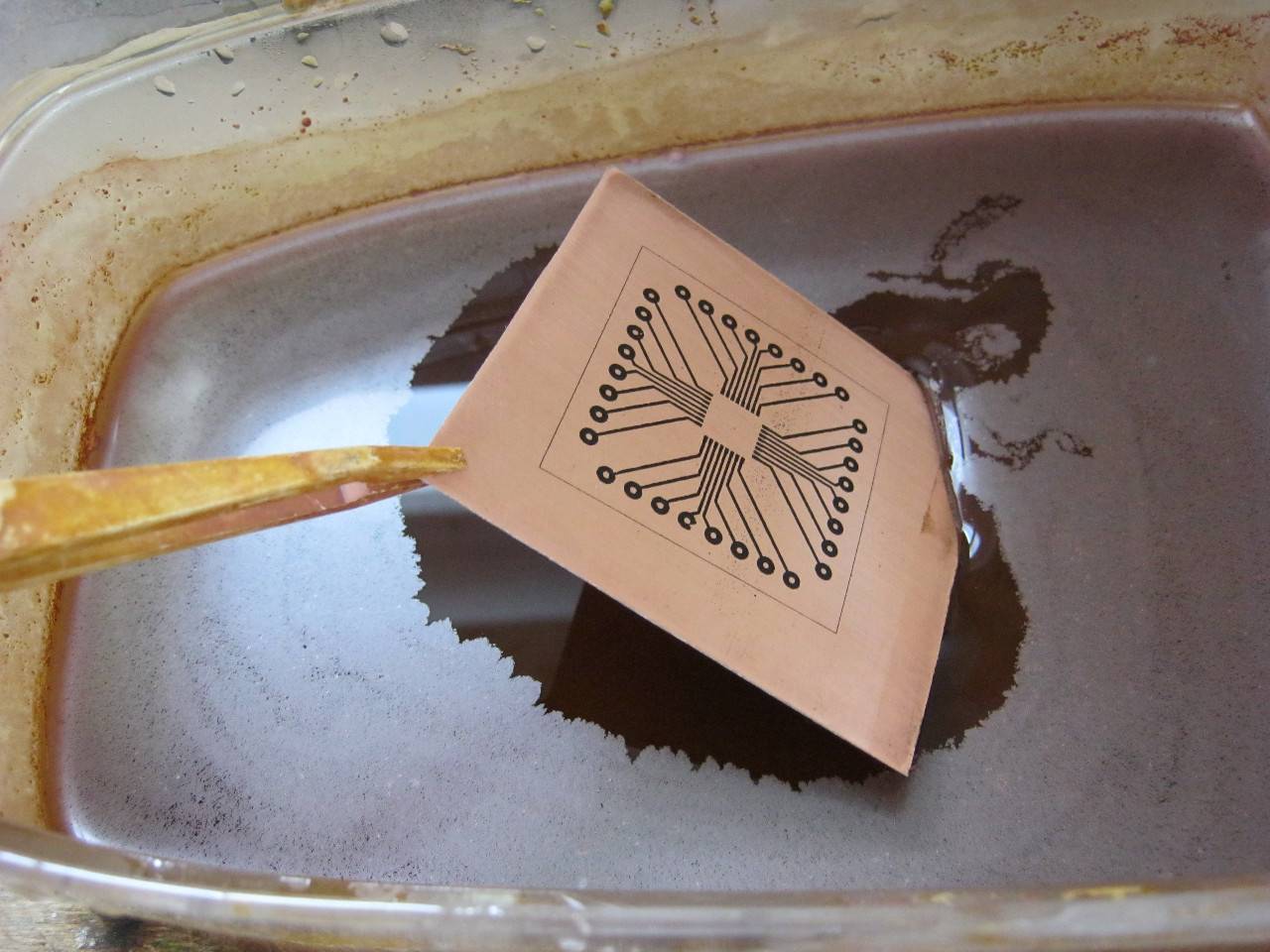

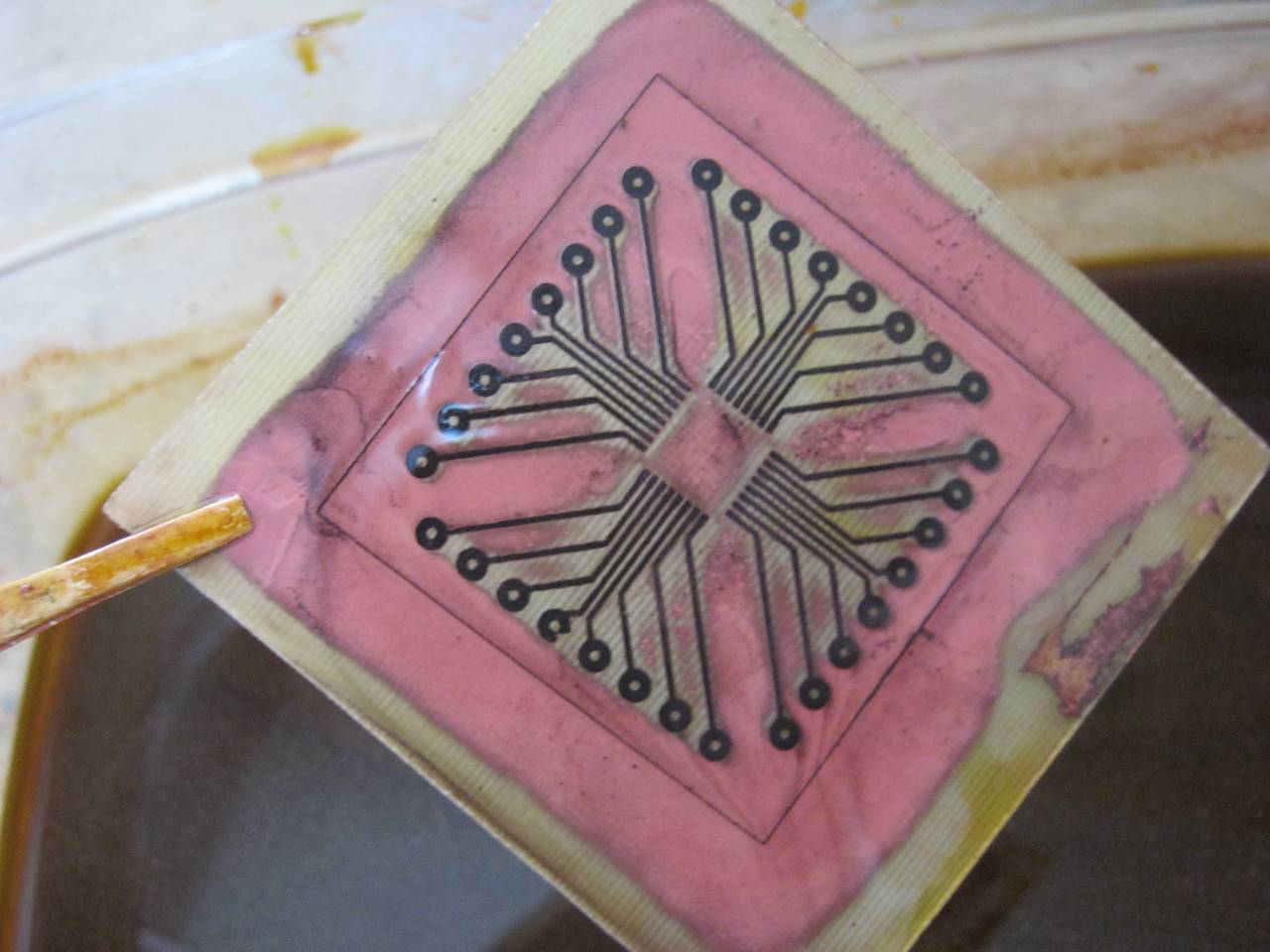

Бросаем в нашу ванночку печатную платку с прорисованными дорожками

И время от времени начинаем гонять волну в ванночке

Также не забывайте поглядывать, как идет процесс травления.

Во! Идет полным ходом! Еще чуть-чуть  и все.

Как говорится «лучше недобздеть, чем перебздеть».  Поэтому, когда травление закончится, нужно срочно будет вытащить из ванночки платку.

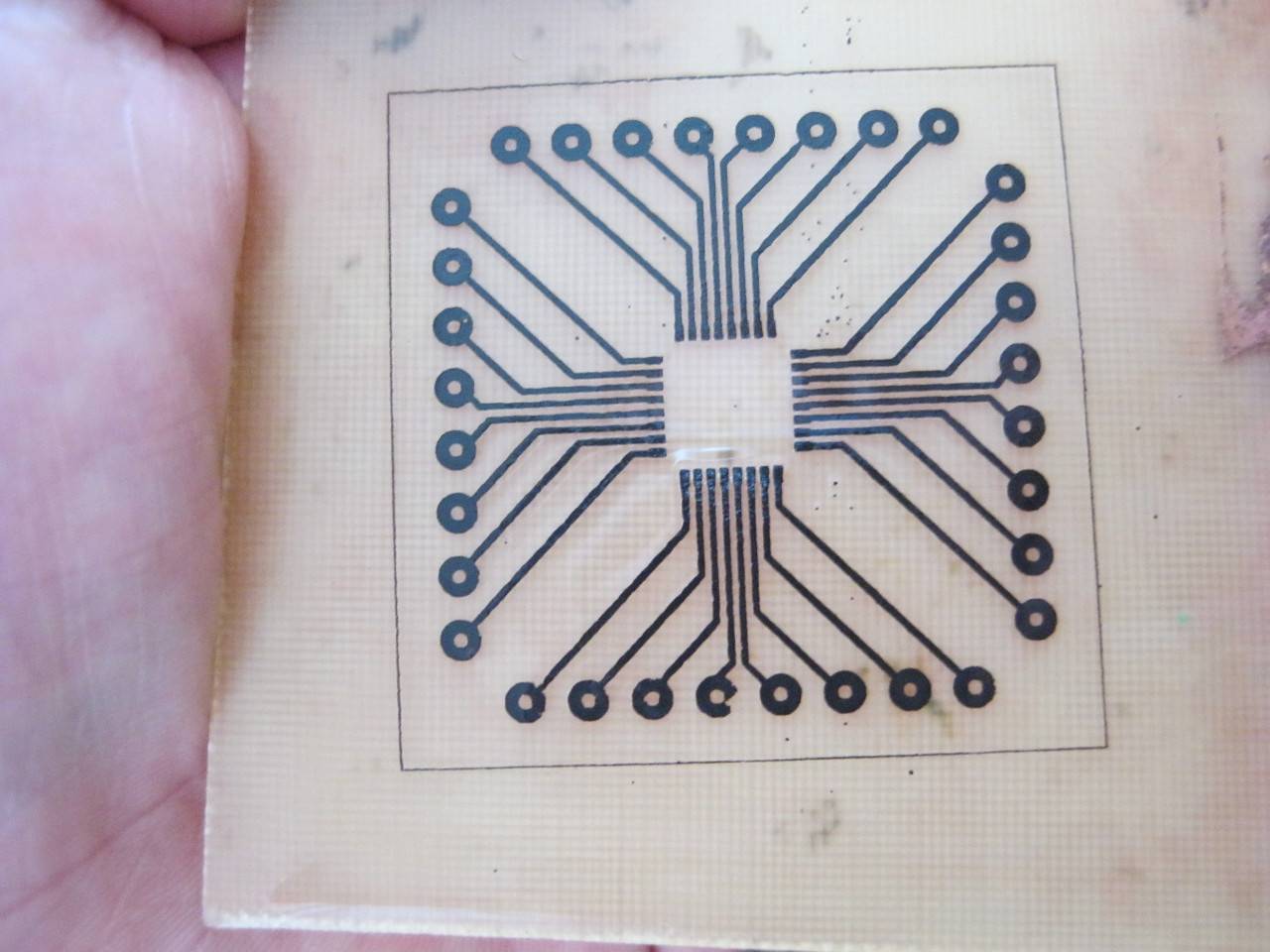

Ну вот и наступил этот момент:

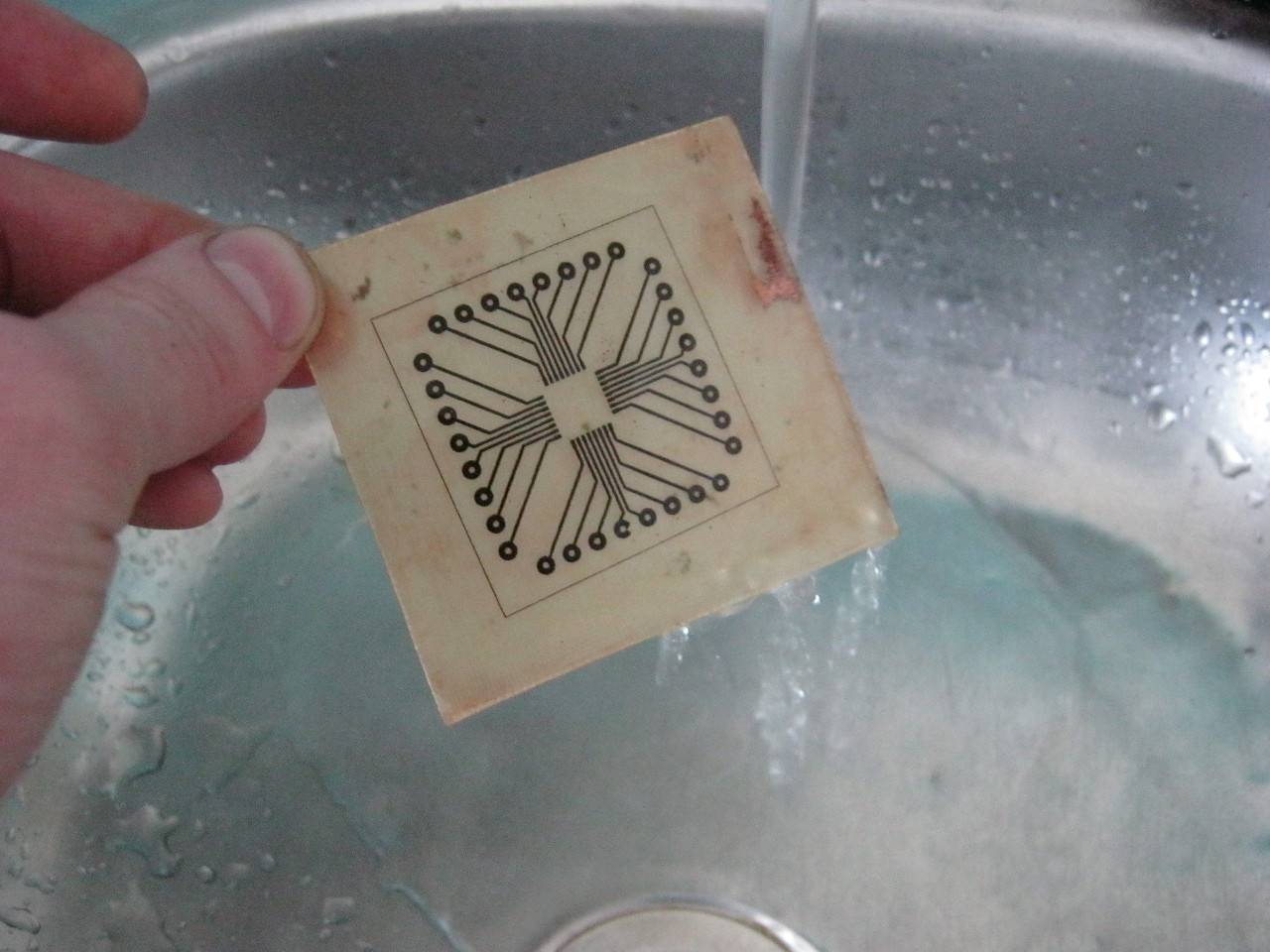

Промываем теплой водой из под краника

Берем ацетон, окунаем в него ватную палочку и стираем тонер с печатной платки. Также хорошо смывается тонер с помощью Flus-Off. Подробней о химии здесь.

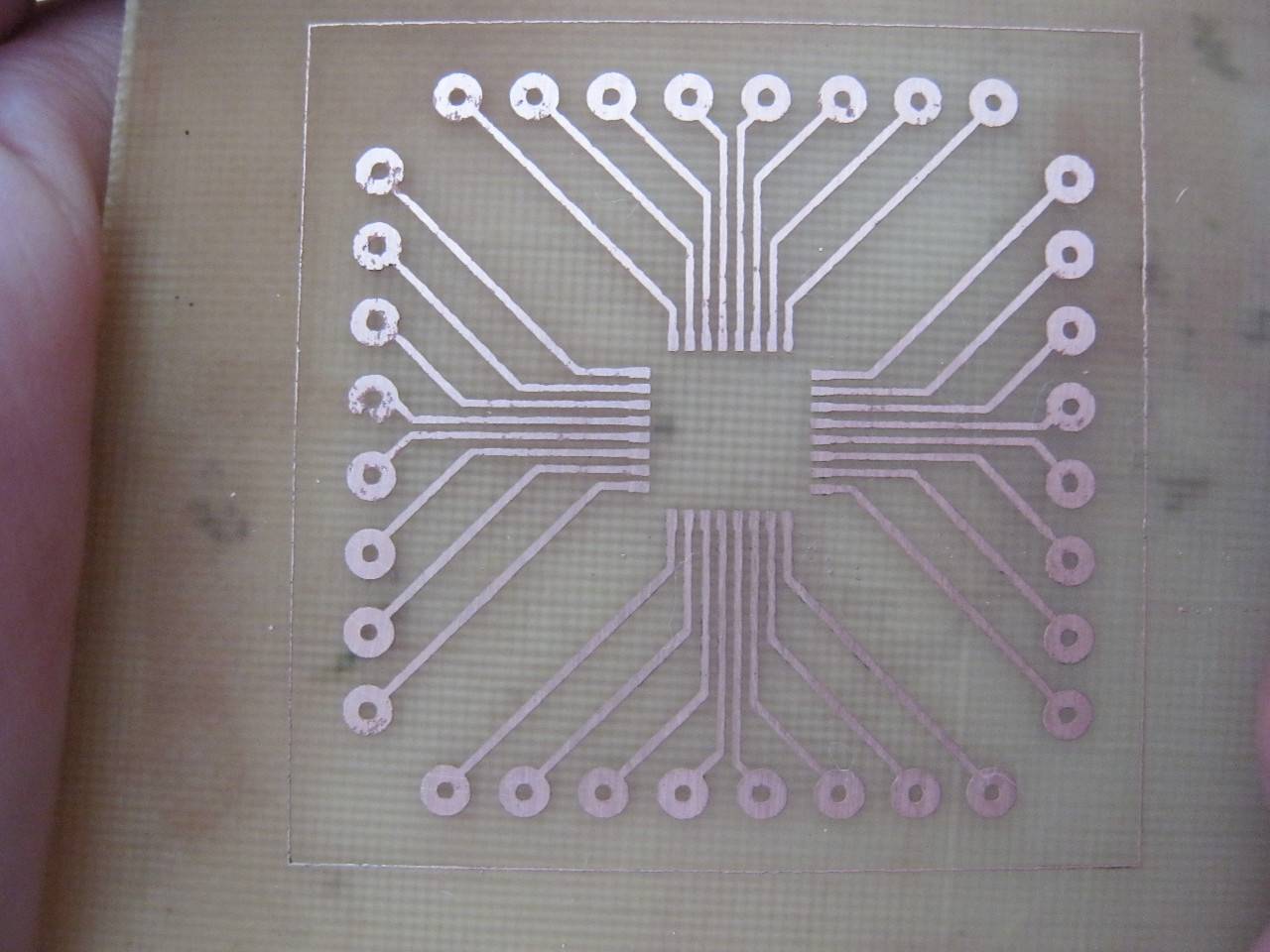

Должно получится вот так:

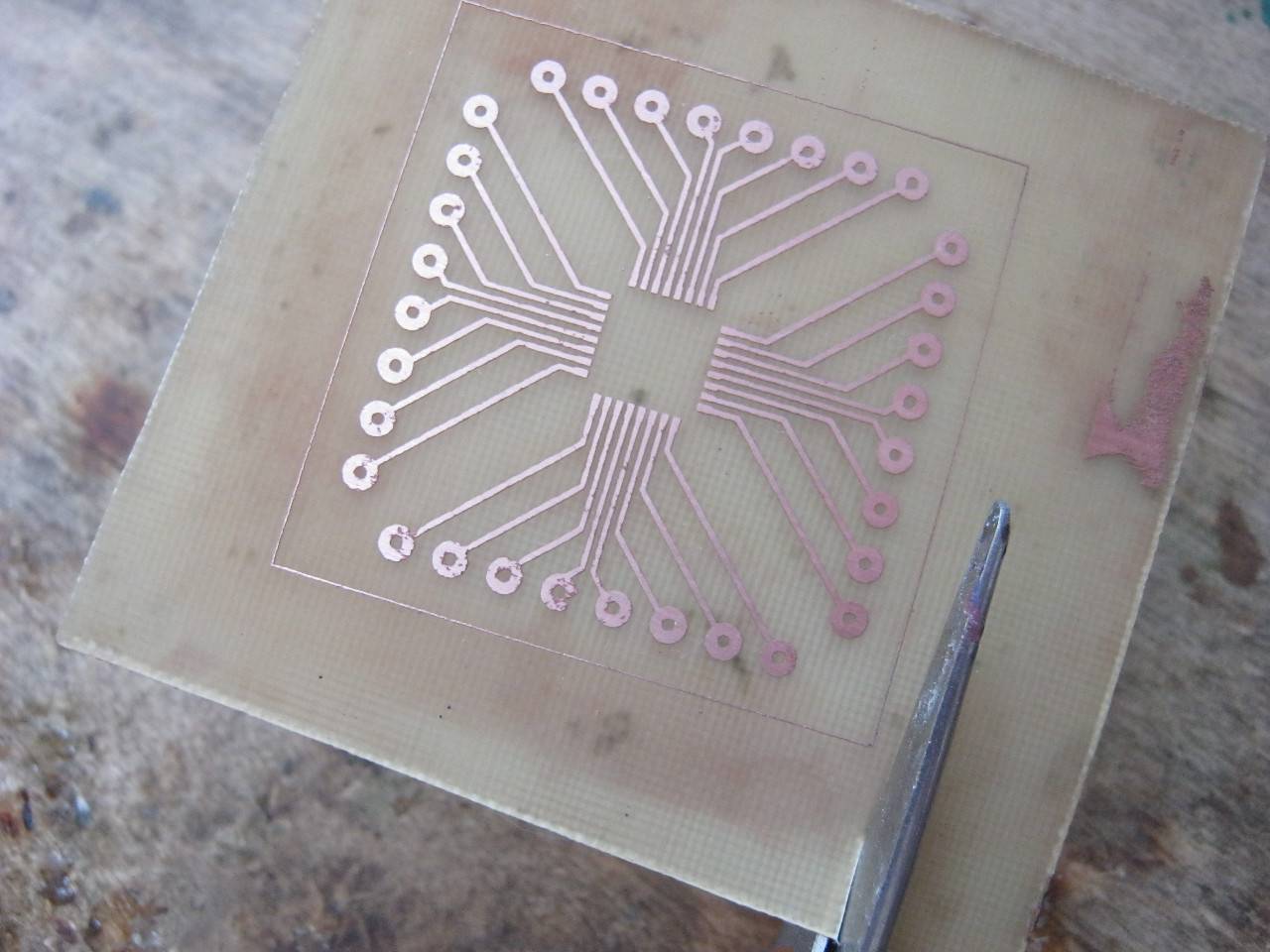

Так как у меня текстолит тонкий, то я беру простые ножницы и вырезаю платку по границе квадрата, который указал еще при печати в Sprint Layout

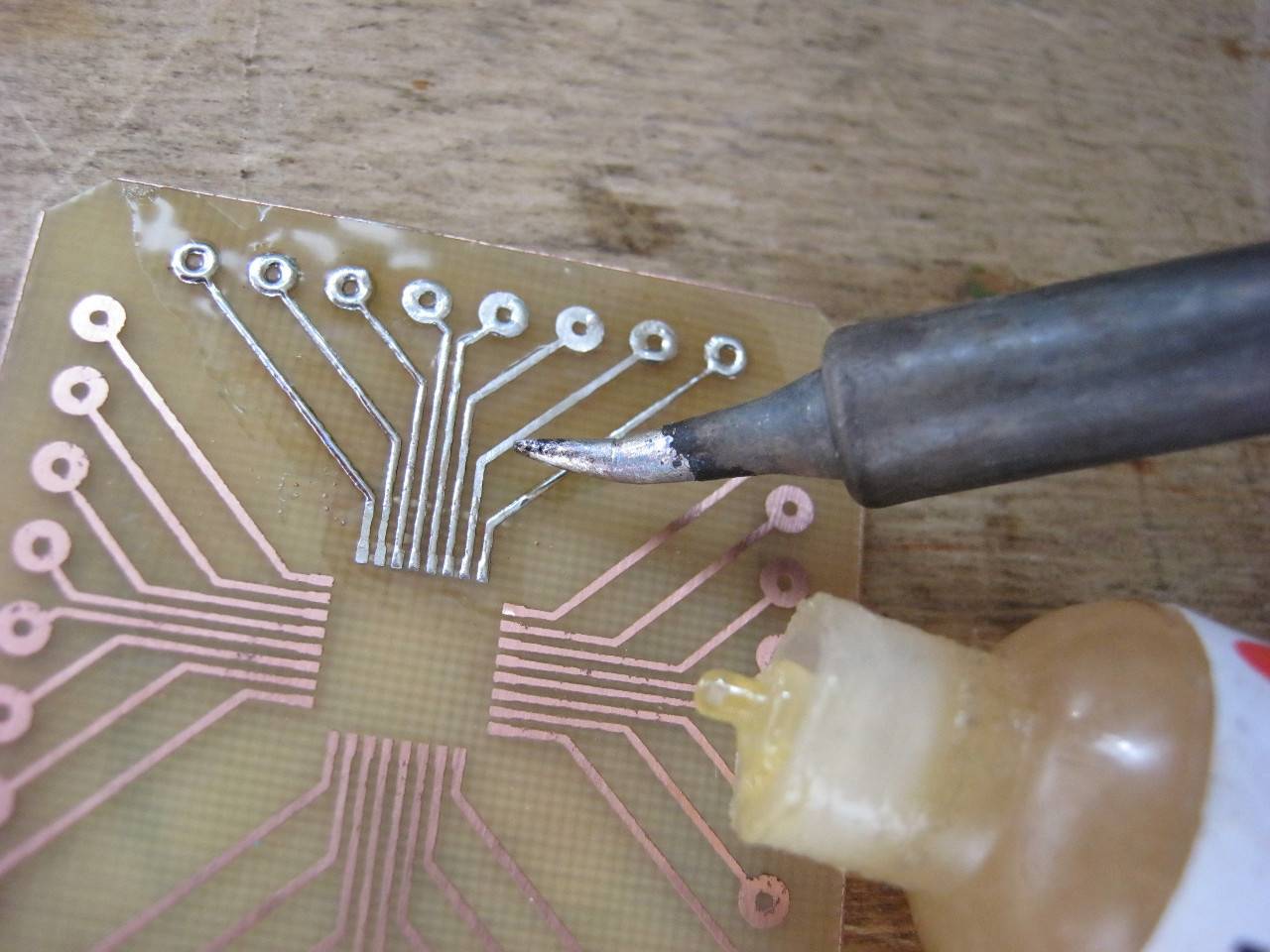

Теперь все это дело лудим припоем и гелевым флюсом для защиты медных дорожек от коррозии.

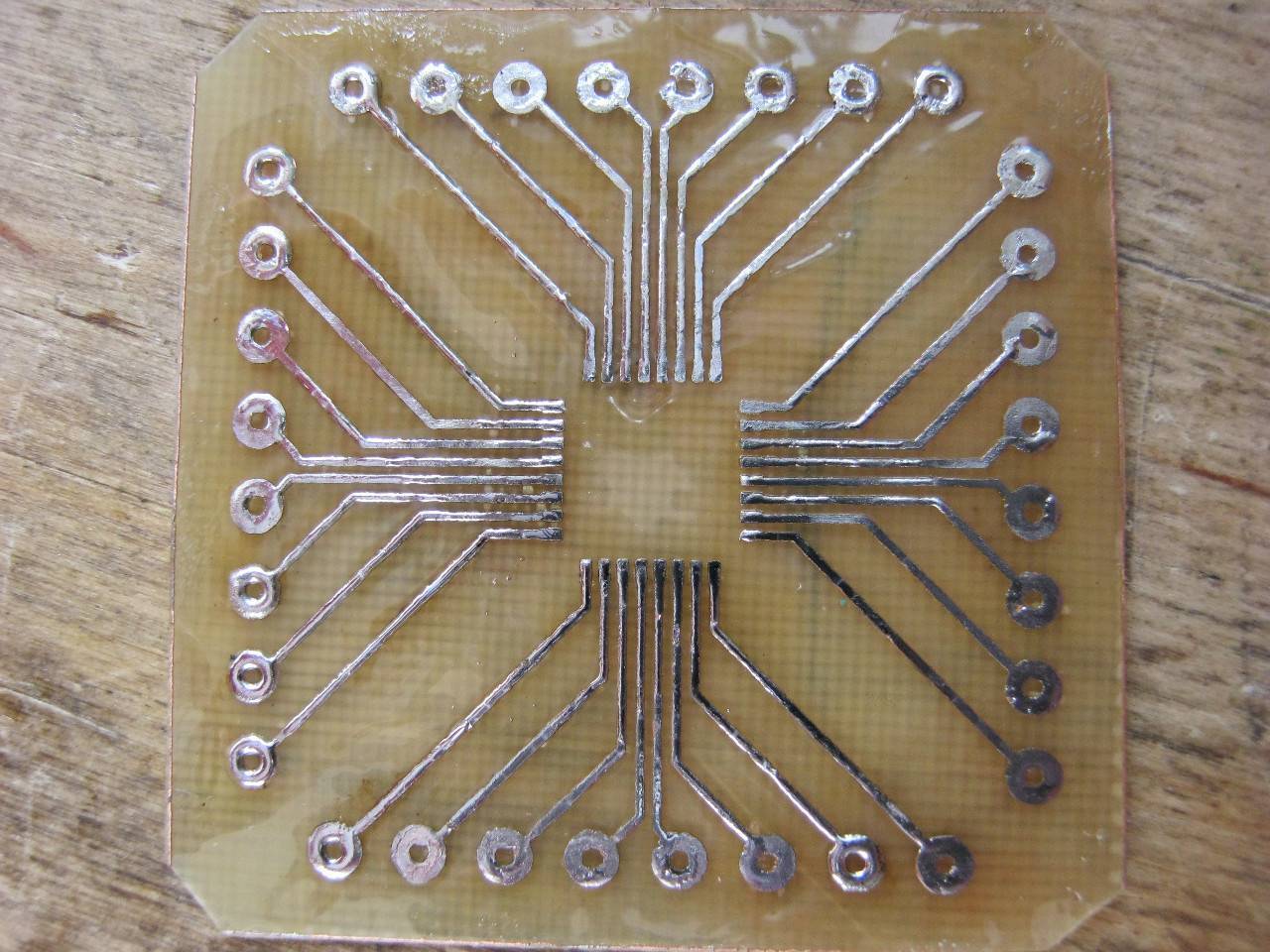

Получилось вот так:

Теперь нам надо убрать этот липкий флюс. Для этого используем все тот же самый Fluх-Off или ацетон, прыскаем на платку и чистим ее с помощью зубной щетки.

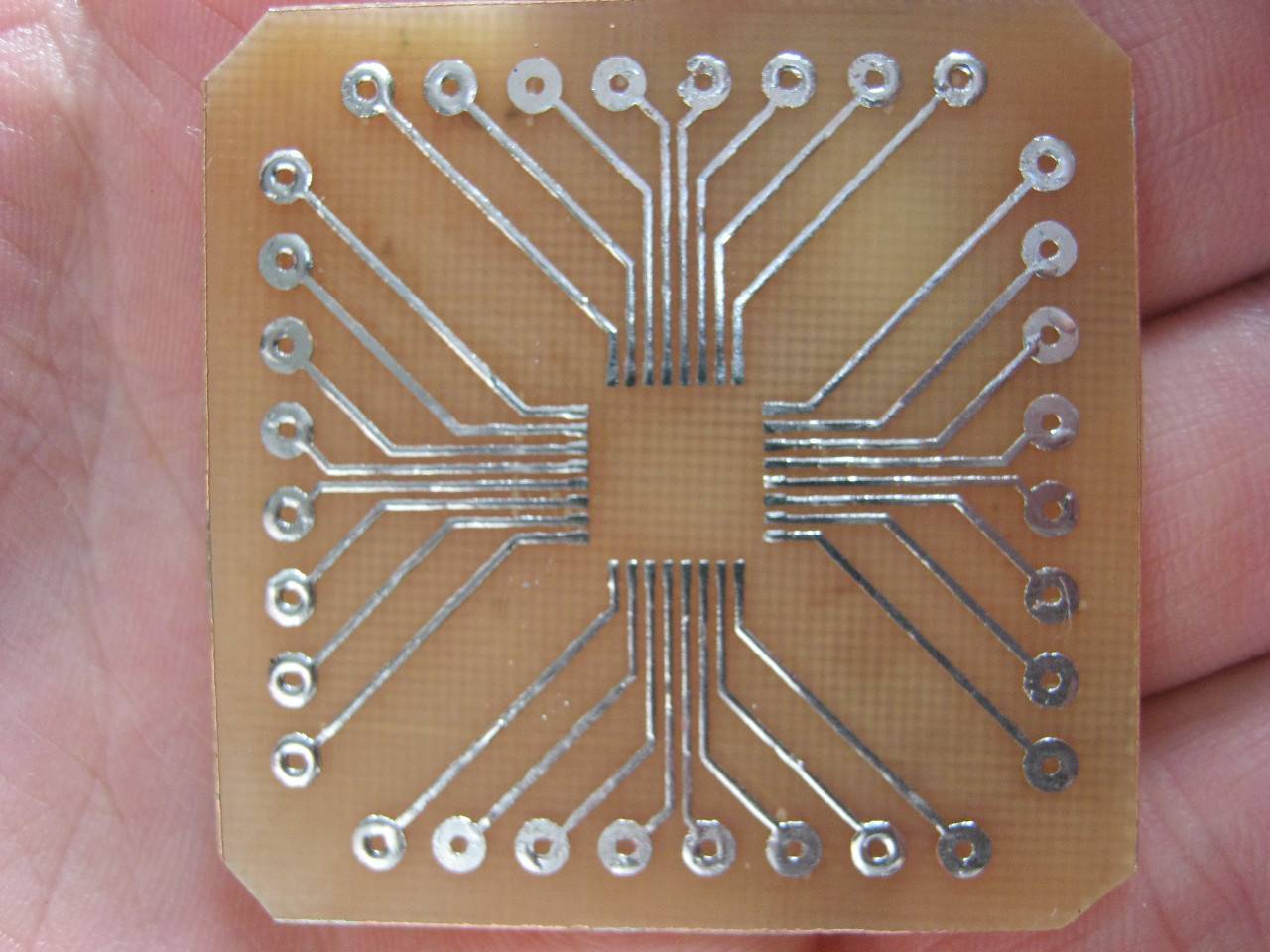

Ну вот почти готовая платка. Красота!

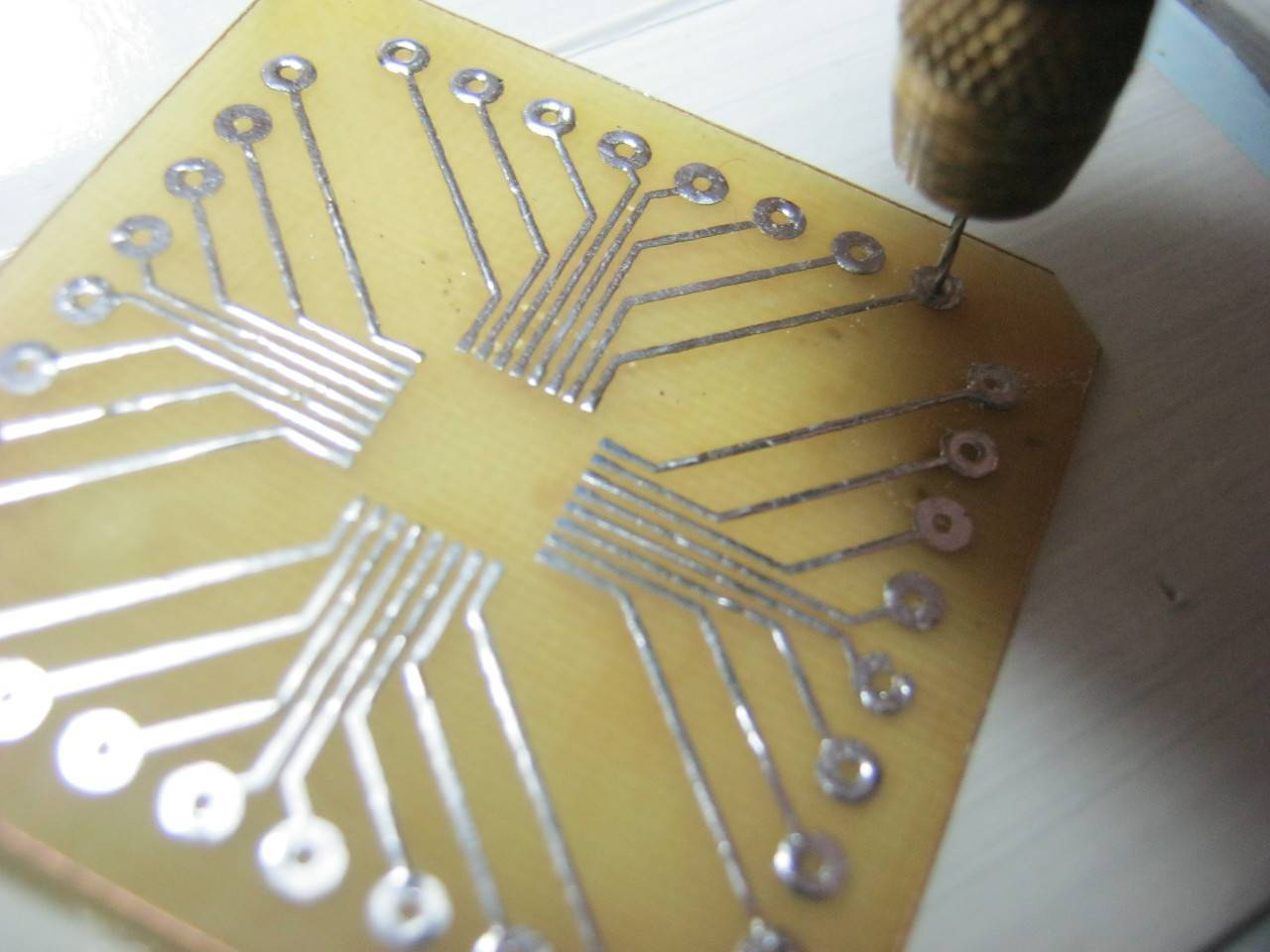

Остался окончательный штрих  — сверление контактных площадок. Для этого берем нашу минидрель и самое тонкое сверло. В данном случае на 0,6 мм и сверлим этим сверлом все отверстия. Потом берем уже сверло на 1 мм и рассверливаем отверстия на 0,6 мм.

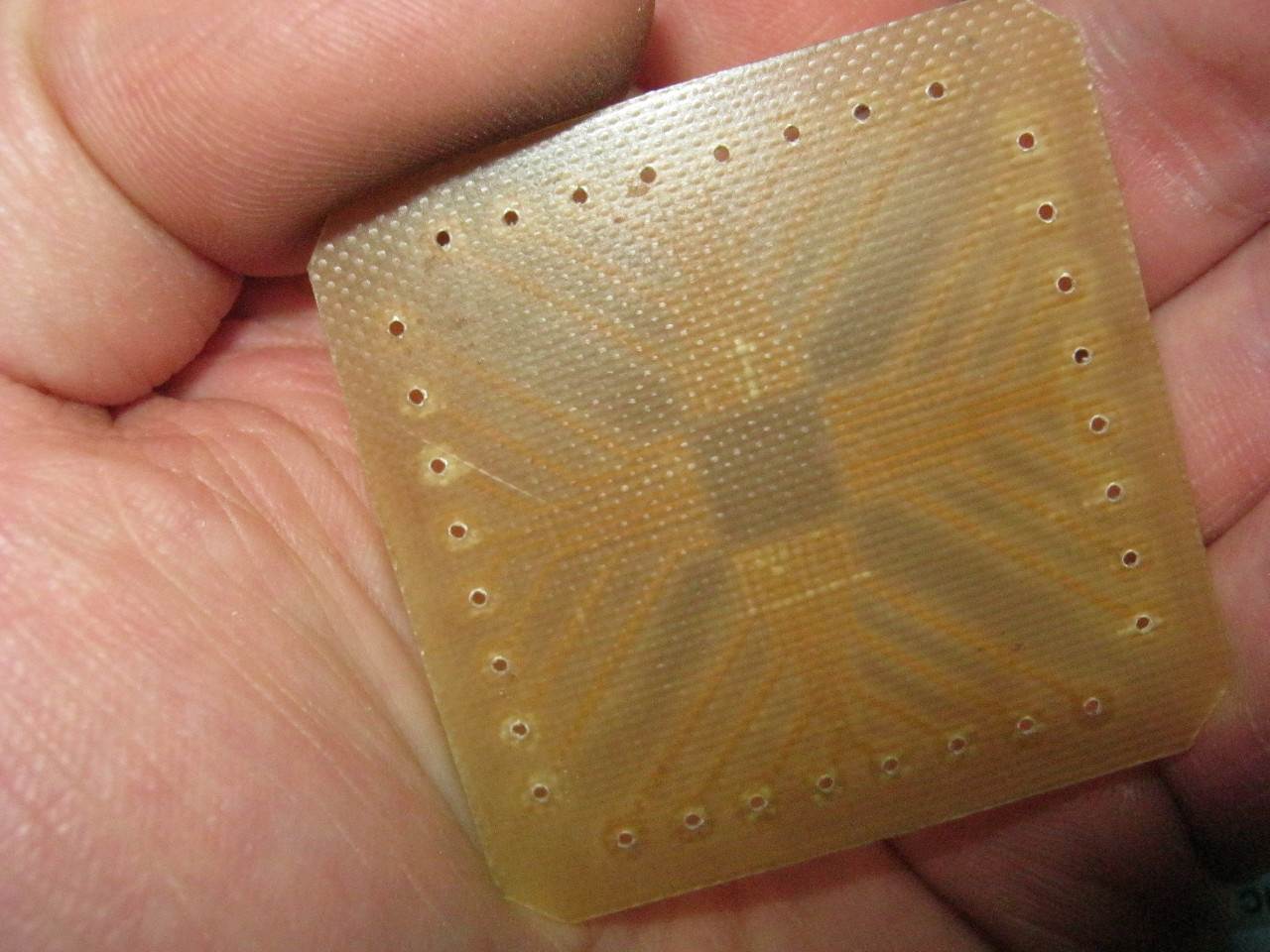

Проверяем нашу платку с другой стороны

Все замечательно! Теперь можно использовать нашу платку в свое удовольствие, запаяв микросхему на нее и припаяв провода в отверстия.

Бумага для ЛУТ

Итак, с этим определились, теперь нужно определиться на чем будем печатать. Здесь среди радиолюбителей до сих пор идет много споров, и пока все-таки непонятно, что лучше. Кто-то печатает на фотобумаге, кто-то на кальке, кто-то на глянцевых журналах. Лично я печатаю на  самоклеющейся пленке. Где то в инете прошел миф, что самая лучшая пленка-самоклейка с номером 333 :-). В принципе доволен. Честно скажу, другие не проверял. Что самое интересное, использовать мы будем не саму пленку, а ее подложку.

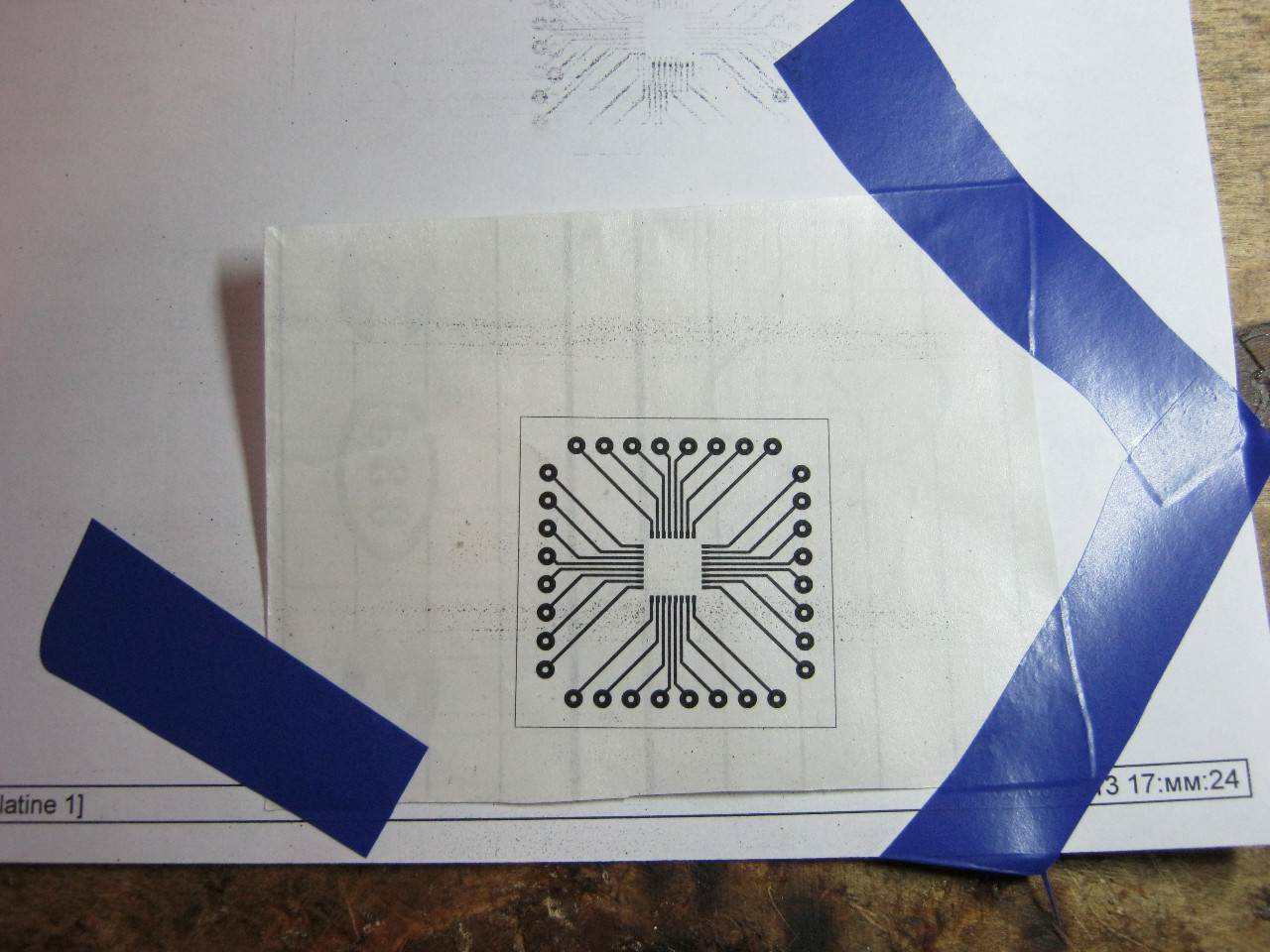

Для этого отклеиваем эту подложку от основы и фиксируем ее на листе офисной бумаги таким образом, чтобы сторона,  куда клеилась сама пленка-самоклейка была направлена вверх. Потом все это дело прогоняем через принтер и вуаля! Рисунок готов!

В настоящее время лучше всего использовать специализированную бумагу для ЛУТа, которую вы можете купить на Али по этой ссылке.

Создание прототипа

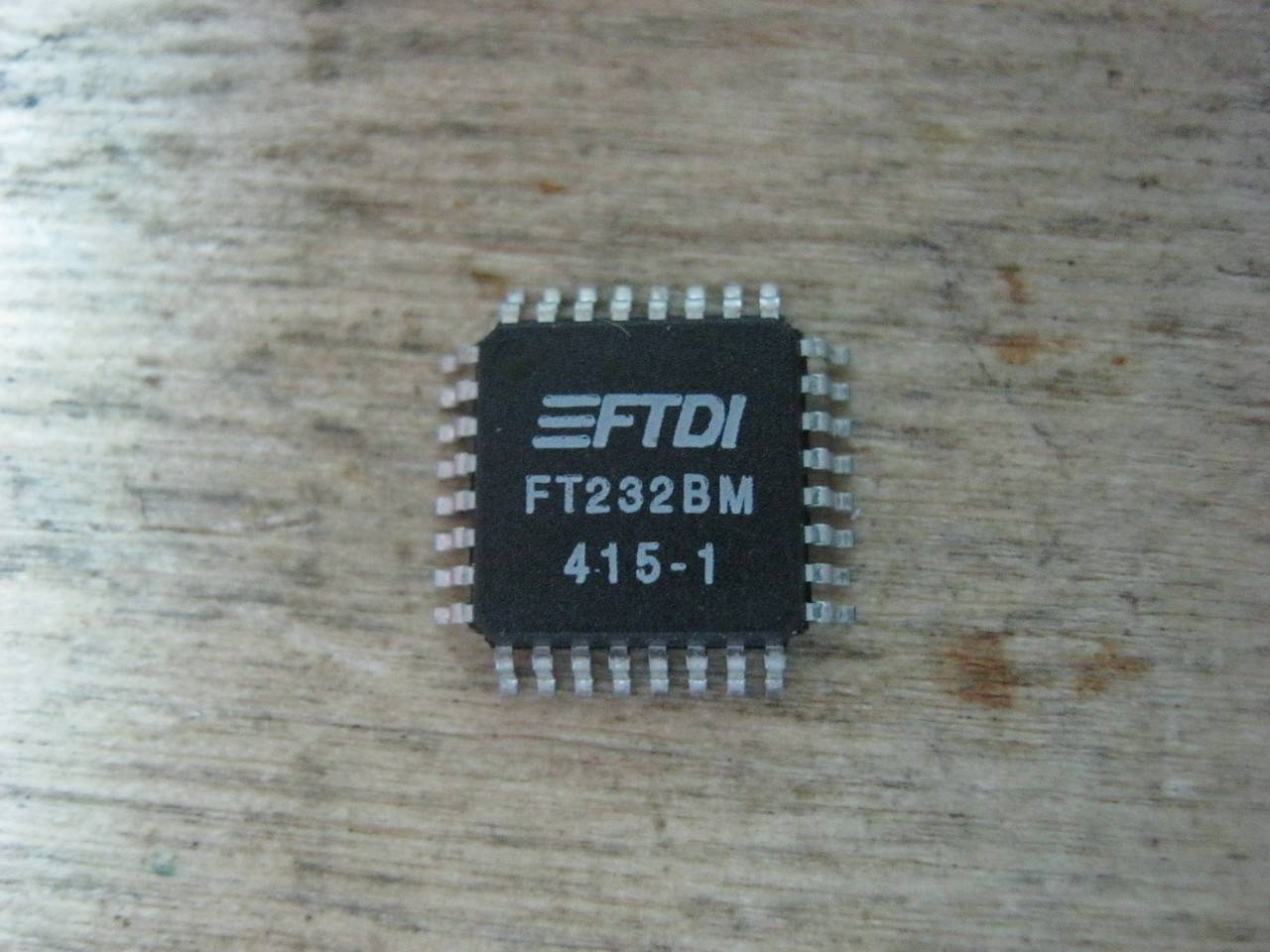

Итак, приступим сразу к делу. ЛУТ я буду показывать на примере создания макетки для микросхемы в корпусе QFP-32

тем самым я убью сразу двух зайцев: покажу Вам ЛУТ и создам себе макетку для этой микросхемы.

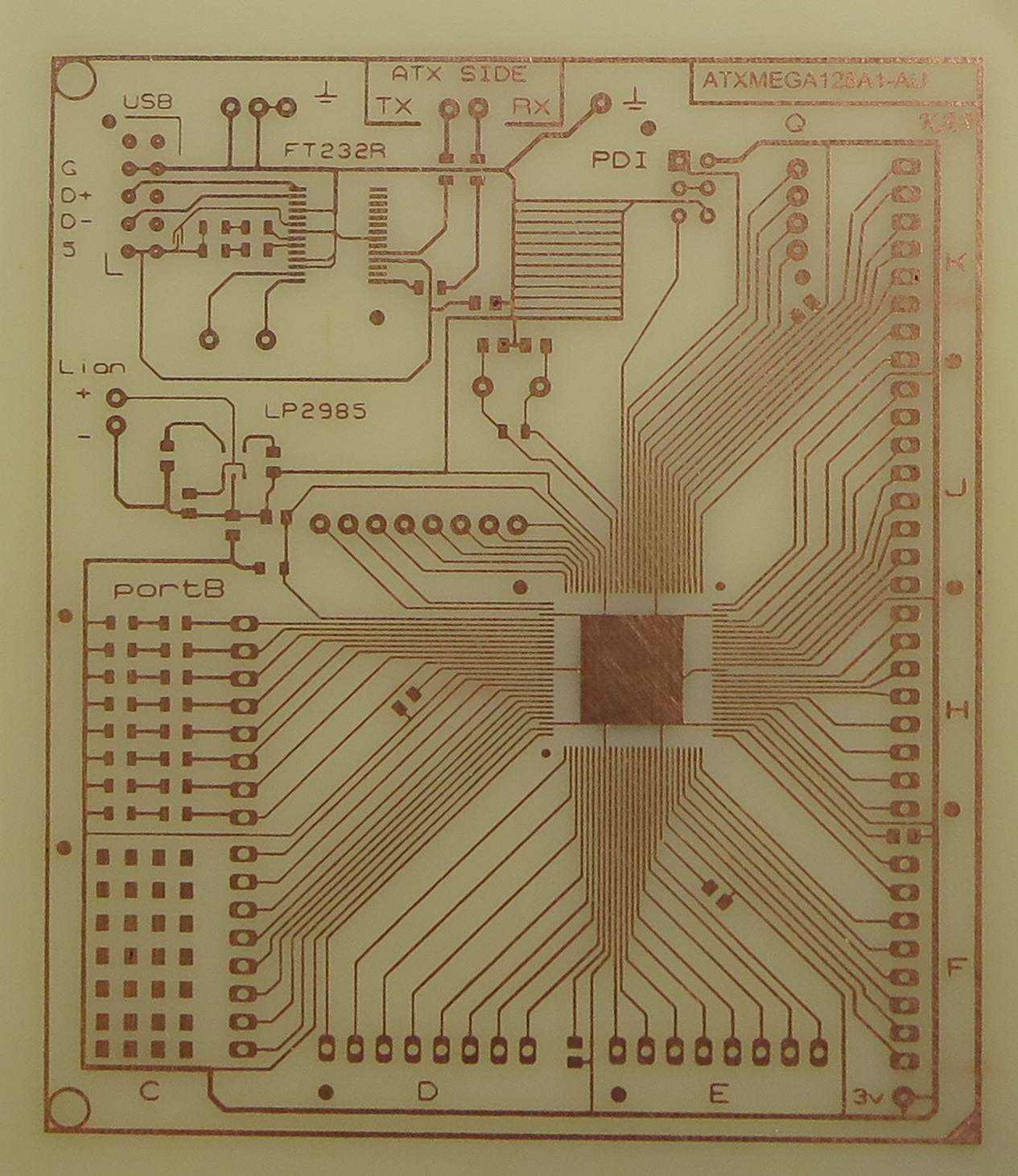

Макетная плата должна будет иметь примерно вот такой вид:

А для чего это надо? Так как  между выводами этой микросхемы шаг ну очень маленький, а мы хотим ее вставить в нашу макетную плату для создания какого-либо устройства, то понятно дело, что туда мы ее никак не запихаем.  Далее такую микросхему мы будем впаивать в центр вот такой самопальной макетки, припаивать в отверстия по периметру  провода и джамперы и со спокойной душой уже втыкать провод на главной макетке туда, куда нам надо.

Чтобы создать сие чудо, мы должны использовать все прелести компьютера, а точнее программку для рисования печатных плат Sprint Layout 6.0  ,  чертим посадочное место для микросхемы и печатные дорожки. У меня получился вот такой рисуночек:

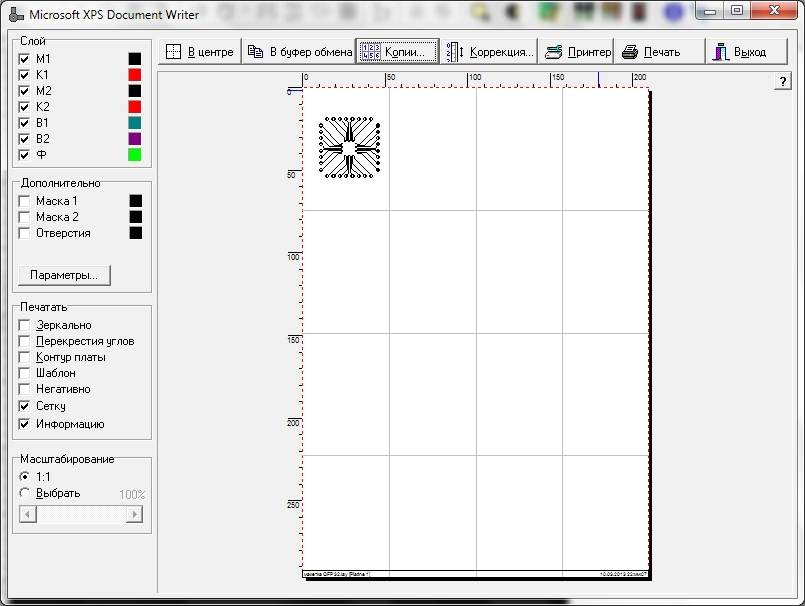

Далее в программе Sprint Layout мы  должны выбрать «Печать».  Должно появиться вот такое окно:

Имейте ввиду, что этот рисунок на текстолите отобразится зеркально, поэтому, если требуется, можно поставить галочку «Зеркально». Для меня такой надобности нет, так как рисунок у меня симметричный. Перед печатью не забудьте также залезть в свойства принтера и поставить по максимуму насыщенность цвета. Чем чернее будет рисунок, тем лучше.

Процесс

Для изготовления ПП на компьютере подготавливается позитивное зеркально отражённое изображение слоя металлизации.
Берётся бумага, у принтера отключается режим экономии тонера, если он есть и ставится максимальная жирность печати. Подготовленное изображение распечатывается на глянцевой бумаге в масштабе 1:1.

Берётся лист фольгированного текстолита нужного размера (обрезается при необходимости) и обрабатывается мелкой наждачной бумагой (например, нулёвой), затем обезжиривается в спиртовой ванне или протиранием ватным тампоном. Подготовку поверхности также можно производить бытовым чистящим средством в виде порошка (протереть) или геля (нанести и подождать).

Далее заготовка кладётся на ровную твёрдую термостойкую поверхность фольгированной стороной (на которой будут дорожки) вверх, и к ней прикладывается распечатанный лист стороной с рисунком к плате. Сверху также накладываются 4 слоя газетной бумаги.

Утюг включается на максимальную температуру, и, когда нагреется, ставится на заготовку на 30 секунд. После этого можно поднять газету проверить, равномерно ли начала приклеиваться бумага с изображением к плате. Если всё в порядке, то далее нужно гладить плату в течение 5 минут. Затем газета убирается и плата оставляется остывать естественным образом. Остывшая плата ставится под струю тёплой воды или в ванночку. После 5-минутного отмачивания бумага аккуратно стирается с платы, например пальцами. Если нужно сделать двухстороннюю ПП, то следует повторить все операции до этого момента для второй стороны.

Плата с нанесённым рисунком дорожек опускается пинцетом в раствор для травления, это может быть азотная кислота или хлорное железо. При этом ни в коем случае нельзя допускать попадания едкого раствора на кожу и слизистые оболочки (при попадании промыть и обратиться к врачу) и, тем более, попадания внутрь!

При этом следует наблюдать за процессом травления, чтобы не перетравить. Протравленная плата вынимается пинцетом из ёмкости и промывается водой. Может потребоваться дотравить плату, тогда действия следует повторить начиная с опускания в раствор для травления.

Далее плата очищается от тонера тампоном с растворителем, жидкостью для снятия лака, или подобным средством.

После этого производится сверление отверстий, залуживание контактных площадок и непосредственная пайка схемы.

Авторы Гайдпарка

  • Петр Новыш

    Мое частное дерзкое мнение об академике Сахарове

    Читать полностью

  • Прокруст

    “Фуд-Сити” – это новый Черкизон

    Читать полностью

  • Goshaperfect

    Киноисповедь Пригожина отправит его на нары

    Читать полностью

  • Василий Иванов

    Одобряете ли Вы введение очередных региональных локдаунов в России, связанных COVID-19?

    Читать полностью

  • Артур  Ахмедов

    Иноагеты Третьего Рейха

    Читать полностью

  • Феликс Польский

    А чего бы мы нынче хотели

    Читать полностью

  • Александр Рохмистров

    МИД Украины: Россия запрещает общаться жителям Крыма с украинскими властями. Так пусть приезжают!

    Читать полностью

  • Витёк Razdolbaeff`f

    А потом победил социализм…

    Читать полностью

  • Алексей Хохлов

    В каких областях космонавтики лидирует Россия?

    Читать полностью

  • Максимилиан Гуцал

    Кому принадлежит русский язык?

    Читать полностью

  • Валерий Советский

    Несколько слов о локдауне

    Читать полностью

  • БонапартВиссарионович Македонский Вольфович

    Фейк или не фейк? В сети появилось заявление друга Соловьева и бойца пропагандистского фронта Якова Кедми

    Читать полностью

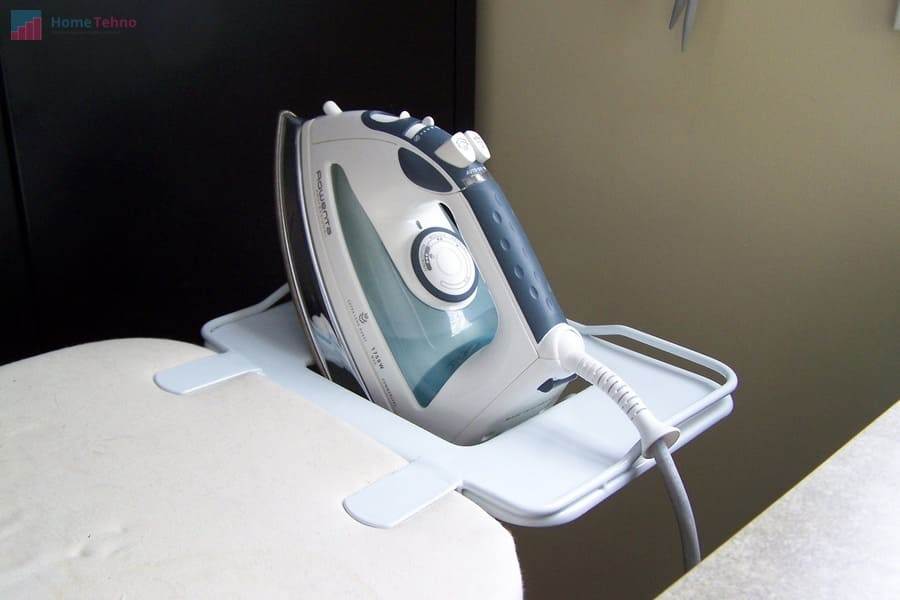

Меры безопасности при эксплуатации утюга

Если вы только что купили новый утюг, то прежде чем им пользоваться, прочтите инструкцию

Также важно убедиться, что в розетке, к которой будет подключён утюг, хватает напряжения. Иначе может произойти замыкание или возгорание

Дальше осмотрите сам прибор и его шнур. На них не должно быть трещин и других механических повреждений, грязи или нагара. Если вы пользуетесь утюгом с парогенератором, то аккуратно вливайте воду в отсек

Важно, чтобы жидкость не залилась в корпус самого утюга

Гладить лучше на доске, столе или полу, подложив ткань. Если вам нужно подвинуться вещь или поменять её на новую, то утюг следует поставить или положить на специальную подставку. Следите за тем, чтобы в этот момент подошвы прибора ничего не касалось и рядом не было чего-то, что может легко загореться.

Как пользоваться обычным утюгом?

Наши правила подойдут, если вы пользуетесь утюгом Тефаль или любым другим. Мы расскажем, как подготовить бельё к глажке, погладить и при этом не нарушить правила безопасности.

Готовим бельё к глажке

Готовим белье к глажке

Советуем гладить только чистое бельё. Проглаживая горячим утюгом, грязь только глубже проникает в волокна ткани и избавиться от неё становится трудно.

Разложите бельё по стопкам, в зависимости от информации на ярлыке. Вам нужно понять, какая температура должна быть у утюга, чтобы не испортить ткань. Начинайте глажку с вещей, которым подходит низкая температура. И плавно переходите к тем, которые гладят на максимальной.

Гладим утюгом

Как правильно гладить утюгом?

Во время глажки используйте утюг следующим образом:

  • В ёмкость для воды заливайте только чистую воду. Вода из-под крана не подходит. От неё прибор быстро засоряется, детали покрываются накипью и выходят из строя. А на дырочках, через которые поступает пар, появится налёт.
  • На утюге выберите подходящий режим. Поставьте его вертикально или на подставку, пока он будет греться. Если вы не знаете, как можно использовать утюг в разных режимах, прочитайте инструкцию.
  • На доску положите вещь и расправьте её, чтобы не осталось складок или заломов.
  • Разглаживайте ткань вдоль. Если вы будете делать это поперёк, то растяните или деформируете вещь. Гладьте по всей ткани. Не задерживайтесь надолго на одном месте, иначе спалите ткань. Можете использовать кнопку подачи пара, чтобы убрать трудные складки.
  • После того как погладили одну сторону, переверните вещь другой стороной и сделайте то же самое.
  • Поглаженную вещь повесьте на вешалку или аккуратно сложите.
  • После того как погладили всё что было нужно, не забудьте выключить прибор. И как только он станет холодным, верните его на место хранения.

Не нарушаем правил при эксплуатации утюга

Не нарушаем правил при эксплуатации утюга

Во время того как пользуетесь утюгом Philips или другим важно не нарушать простых правил. Иначе вы обожжётесь, повредите прибор или устроите пожар

Что делать нельзя:

  • Пользоваться неисправной розеткой или мощности которой не хватает для нормальной работы утюга.
  • Подключать удлинители или переходники, чтобы включить утюг в розетку.
  • Оставлять прибор включённым и уходить.
  • Ставить утюг так, что его легко может взять ребёнок.
  • Пользоваться прибором, который сломан, или с повреждённым шнуром.

Пятый этап — травление

На этом этапе происходит травление. В качестве основного вещества выступает аммония персульфат. Можно взять и хлорное железо. Но от него остается много грязи и это вещество сложнее хранить.

Проводить травление необходимо при температурном режиме в 40 градусов. Для пластины с медью 35 мкм достаточно четверти часа, с медью 17 мкм – 7 минут. При комнатной температуре 17 мкм медь травится около трети часа, 35 мкм в течение 40 минут.

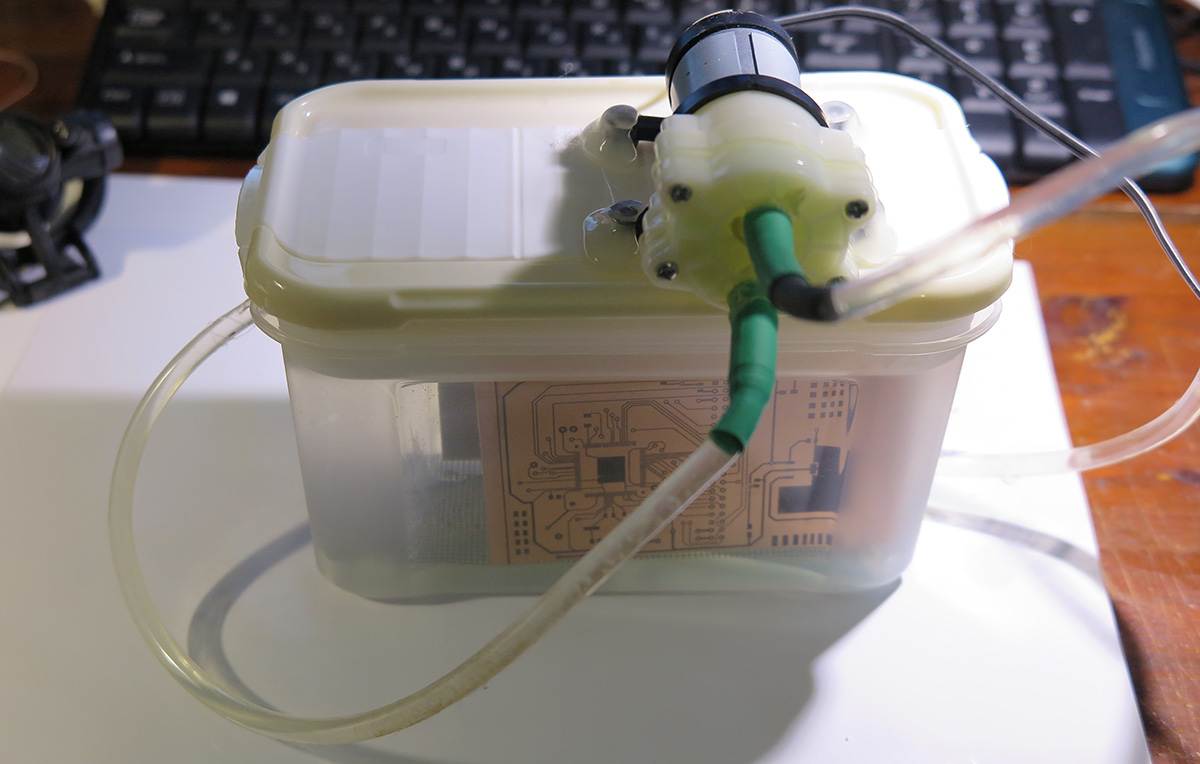

Дома можно проводить травление в абсолютно любой емкости. Если данные процедуры проводятся постоянно, можно сделать или приобрести специальную ванночку для травления. Главная особенность такой емкости – это насос для перемешивания раствора.

Он избавляет человека от некоторых дополнительных действий. Насос лучше выбирать мембранный, желательно с мембраной из пластика. Также внутри покупной емкости предусмотрены перегородки для того, чтобы в ней могли разместиться несколько плат одновременно.

Раствор для травления готовится следующим образом: в воду, объемом пол литра добавляется 100-150 грамм аммония персульфата. Иногда рекомендуют добавлять 250 грамм вещества на половину литра. Однако в кустарных условиях при остывании приготовленного раствора и выкипании некоторого количества воды происходит выпадение кристаллов, прилипающих на медь. Как итог получаются непротравленные места.

В подготовленный раствор помещается плата. Обязательно при этом помешивать раствор кисточкой для равномерного травления пластины. Также кисточкой можно убирать хлопья глянцевого покрытия, которые не убрались при очищении платы от бумаги.
В процессе травления плату лучше передержать в растворе, чем протравить ее недостаточное количество минут. После окончания необходимо вытащить плату, тщательно ее промыть и посмотреть ее на свет. При обнаружении лишней меди на пластине, плату можно поместить обратно в раствор.

Если травление платы прошло удачно и никаких дефектов не обнаружено, можно переходить к следующим действиям. С платы необходимо отмыть тонер. Сделать это можно с помощью ацетона. Далее следует ее обслужить. Если плата владельцу в ближайшее время не нужна и обслуживание не предусмотрено, то хранить пластину можно не убирая тонер. Он будет служить для платы своеобразной защитной пленкой.

Места, с которых глянец полностью не удалился, могут не протравиться. При использовании специальной емкости с насосом глянцевое покрытие можно до конца не убирать. Просто время на травление увеличится вдвое.

Так как с помощью лазерно-утюжной технологии изготавливаются только временные платы или изделия для собственного пользования, то прикладывать большие усилия к обслуживанию нецелесообразно. Можно просто пройтись паяльником по определенным местам (где будет пайка). После этого всю поверхность покрыть лаком.

Если планируется перепайка компонентов на плате или изделие планируется эксплуатировать на протяжении длительного времени, то лучше залудить сделанную пластину. Можно пройтись паяльником по всей поверхности, где есть медь. Если есть специальный фен, то можно использовать паяльную пасту. Для этой процедуры необходимо смешать пасту с флюсом в пропорции один к пяти и покрыть раствором всю плату. После этого следует тщательно прогреть феном все участки.

Во время прогревания поверхности текстолитовой кисточкой можно сдвигать припой к краям платы. При таких действиях лишнего припоя на дорожках не остается. В места, где припоя не хватает, его можно нагнать кисточкой с краев.

Основная проблема при использовании паяльной пасты это наличие лишних шариков, которые присыхают к плате. Поэтому после проведения лужения плату необходимо тщательно промыть и протереть чистой тряпкой или салфеткой, которые нужно предварительно смочить в ацетоне.

После того как плата готова, ее можно применять по назначению. В данном случае на приготовленных платах просверливаются отверстия на VIA и припаиваются ножки (5 штук) к одной стороне. Далее происходит нанизывание второй стороны на эти ножки. Далее вся конструкция пропаивается с двух сторон. Все пластины совмещаются и пропаиваются отверстия.

На всю работу с платой уходит в среднем около часа

Важно следить за тем, чтобы бумага не была наэлектризована. Материал может собирать разный мусор и в итоге плата получится с дефектами

Описание и назначение прибора

Специалисты считают, что слово «утюг» пришло к нам из древнетюркского языка, где слово «утюк» состоится из 2 основ: «ут» – «огонь», «юк» – «положить».

Утюг – это хозяйственное приспособление для глажки белья и различных предметов одежды. Он состоит из нагревающегося корпуса из металла, гладкой поверхности снизу и удобной ручки сверху. Принцип работы и строение данного приспособления не самые сложные: с помощью электрического тока спираль разогревается до определенной температуры и передает получаемое тепло пластине из металла, которая называется подошвой. Современные усовершенствованные модели приборов для глажки бывают оборудованы различными системами: например, предотвращением появления накипи, всевозможными электронными элементами и сложными регуляторами, присутствие которых может, с одной стороны, усложнить всю конструкцию, а с другой – сделает ее наиболее удобной в работе.

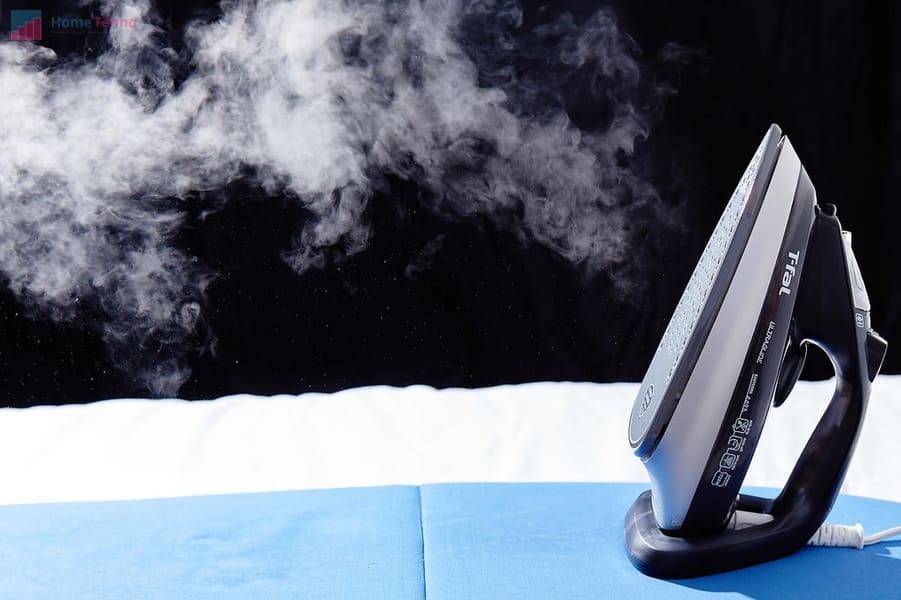

Как пользоваться паровым утюгом?

Как пользоваться паровым утюгом?

Принцип работы парового утюга не отличается от других утюгов, которые работают за счёт нагревательного элемента. Чтобы пользоваться утюгом с паром, вам нужно залить воду, включить его в сеть, подождать пока нагреется.

Когда вы включаете режим обработки паром, на подошве прибора открываются отверстия и нагретая вода в виде пара проникает в волокна ткани, разглаживая их. Для проверки можно нажать кнопку «Подачи пара» на панели утюга

Важно, внимательно направлять утюг, чтобы не обжечься

Лучше пользоваться утюгом с парогенератором, когда нужно прогладить слишком сухое бельё или нежную ткань, например, шёлк. У некоторых производителей в наборе с прибором есть насадки, с которыми можно отпаривать вещи не на гладильной доске, а на вешалке. Это удобно, если вы гладите верхнюю одежду или шторы.

Как гладить утюгом без воды?

Как гладить без воды?

Обычно утюгом с паром пользуются без воды. Сухая глажка. Чтобы включить такой режим, нужно поменять положение колёсика на панели прибора. При этом советуем воду, если такая осталась в утюге, слить. Если её оставить, то капли могут просачиваться через отверстия и мочить ткань.

Сухая глажка полезна, когда бельё высохло не полностью. И тогда волокна ткани достаточно влажные сами и дополнительно их увлажнять не нужно. Также можно досушивать поглаженные вещи.

Правильно ухаживаем за паровым утюгом

Как ухаживать за утюгом?

Кроме того, что после каждой глажки нужно сливать воду, важно, следить и за качеством самой воды. Как правило, вода из-под крана жёсткая

И если использовать её, то со временем не только качество пара станет хуже, но может сломаться и сам утюг. Как только вы начали замечать хлопья на одежде, значит, паровые отверстия уже забились. И их нужно почистить. Как?

Но если такой функции у прибора нет, то нужно почистить его самостоятельно. Например, можно растворить в воду лимонку, залить смесь в ёмкость и включить утюг на максимальную температуру. Дальше несколько раз нажать на кнопку «Подачи пара», чтобы прочистить отверстия, и сливать воду.

Древние аналоги

С самых давних времен все люди мечтали осуществлять качественный уход за предметами своей одежды, чтобы они даже после длительной стирки смотрелись без помятостей и некрасивых складок. Поэтому для этих целей, скорее всего, и был в свое время изобретен утюг, который на протяжении сотен лет преодолел все периоды собственной эволюции – от отполированного теплого камня до усовершенствованного вида беспроводного агрегата с функцией отпаривания и такой мощностью, которую можно отрегулировать.

Наиболее давними прототипами таких приспособлений, как утюги, археологи считают плоские, специально отполированные и довольно тяжелые булыжники. На их выровненной поверхности раскладывали мокрую после стирки одежду, поверх на нее клали еще один камень и оставляли в таком положении все элементы «глажки», пока они не высохнут полностью. Именно так «гладили» свои одежды древние ацтеки. В итоге частично многие складки с одежды действительно пропадали.

Жители Древнего Рима «проглаживали» свои измятые туники достаточно тяжелым молотком из металла: все имеющиеся складки на тогах «выбивались» множественными ударами этой кувалдой. На русских землях достаточно долго осуществляли «глажку», применяя сразу 2 приспособления: средних размеров палку с круглым сечением, что именовалась «вальком» или «скалкой», и деревянную дощечку с рифленой поверхностью, которая имела много наименований – например, «рубель», «ребрак», а также «пральник».

В IV веке до нашей эры древние греки применяли для глажки своей одежды нагретый прут из металла. Намного позже механические способы разглаживания белья заменяются на глажку, где применяются раскаленные металлы. До возникновения электричества тогда было еще очень далеко, по этой причине люди применяли самые интересные конструкции. В Средневековье применялось что-то вроде сковородки, в которую клали горячие пылающие угли и с ее помощью гладили свою одежду. Конечно же, этот метод был крайне некомфортным и даже небезопасным, к тому же разлетавшиеся во все стороны искры могли оставить дырки на том белье, которое гладилось. С помощью подобных методов человечество осознало главное: гладить одежду эффективней всего, используя какую-либо горячую поверхность из металла.

Четвертый этап — очищение платы от бумаги

На данном этапе происходит очищение платы от бумаги. После десятиминутного отмачивания следует достать пластину из емкости с водой и отделить бумагу

Важно полностью убрать глянцевый слой, благодаря которому произошло отличное прилипание. Очищать плату можно посредством губки для мытья посуды или просто пальцами

Между дорожками убрать глянец достаточно трудно. Есть доступные варианты по очищению от бумаги в труднодоступных местах:

  • замочить пластину в спиртовом растворе на четверть часа. Глянец набухнет и легко смоется с помощью мягкой тряпки. Такой метод не совсем подходит для данной процедуры;
  • поместить плату в растворителе «анти-силикон», который можно приобрести в любом магазине строительных материалов. Глянцевый слой разбухает и отстает. Тонер при этом остается;
  • удалить весь глянец механически. Такой метод займет очень много времени. Для механического удаления необходимо опять намочить пластину и острым предметом пытаться удалить лишнее. Здесь отлично подойдет обычная зубочистка. Мокрый глянцевый слой очистится, а тонер останется на месте.

При использовании механического способа удаления глянца ни в коем случае не стоит использовать иголки. Железо оставляет следы на меди. На местах, где будет работать иголка, медь будет травиться крайне медленно.

После того, как остатки глянцевого слоя полностью удалились, следует тщательно промыть плату посредством моющего средства, ликвидируя отпечатки пальцев.

Первый этап — подготавливается текстолита

На этом этапе подготавливается текстолит. Односторонний материал с толщиной меди в 17-35 мкм тщательно очищается с помощью средства для мытья посуды в теплой воде. Далее необходимо нанести каплю моющего средства на наждачную бумагу с зерном Р800 (можно мельче) и отшлифовать будущую плату до возникновения шероховатости на поверхности всей пластины. Обрабатывать плату посредством шкурки является обязательным этапом, так как после затирания происходит отличное приклеивание тонера.

По окончанию шлифования следует тщательно промыть поверхность в чистой воде, вытереть чистым материалом и оставить высыхать.

К тому моменту, когда будет переноситься макет текстолит необходимо высушить. Он должен быть без окислов, сальных пятен и с видными шероховатыми участками.

Перенос рисунка на плату

После того, как мы подготовили нашу ошкуренную платку,  берем бумажку с рисунком и  кладем рисунком вниз на  платку.

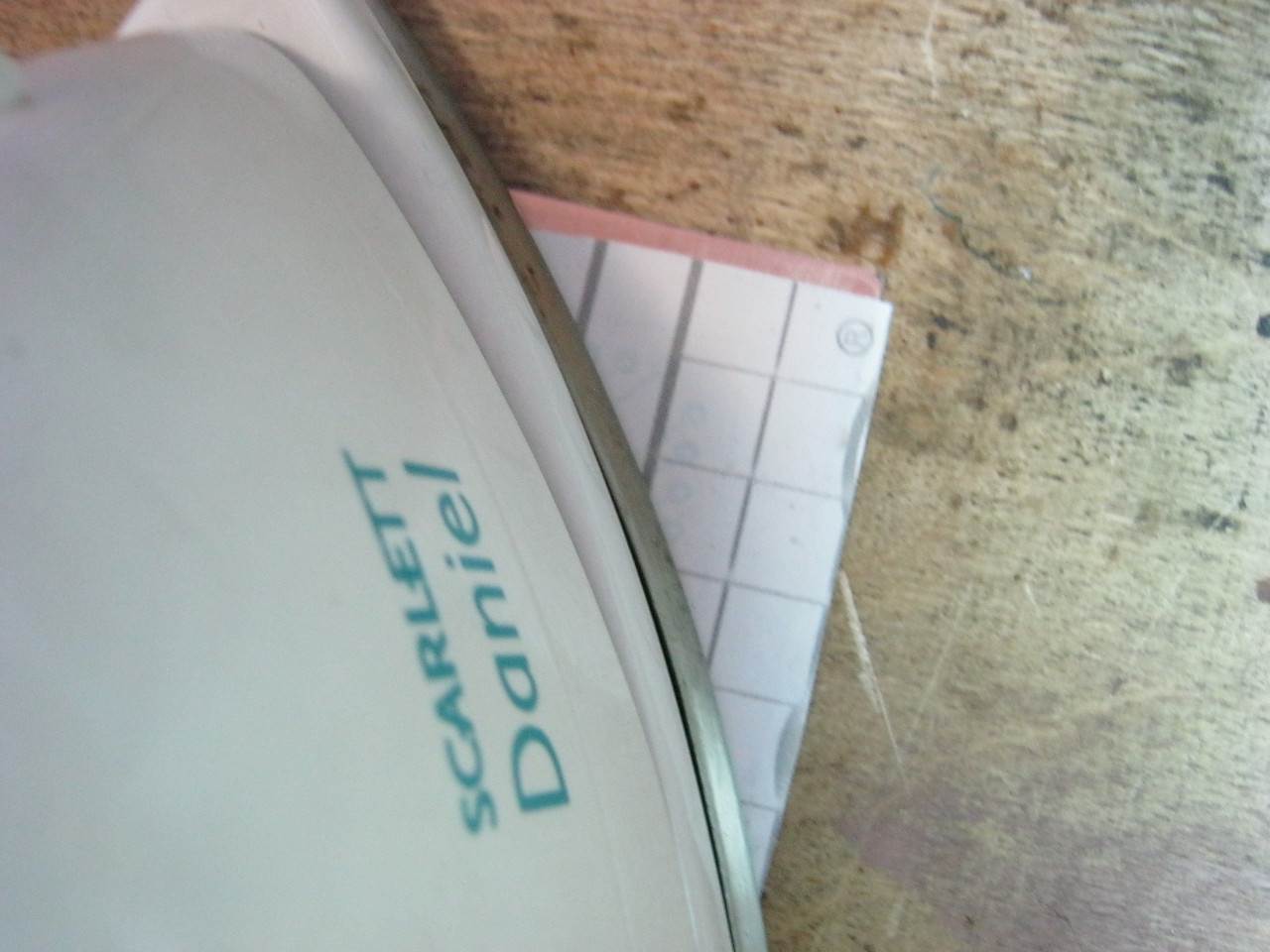

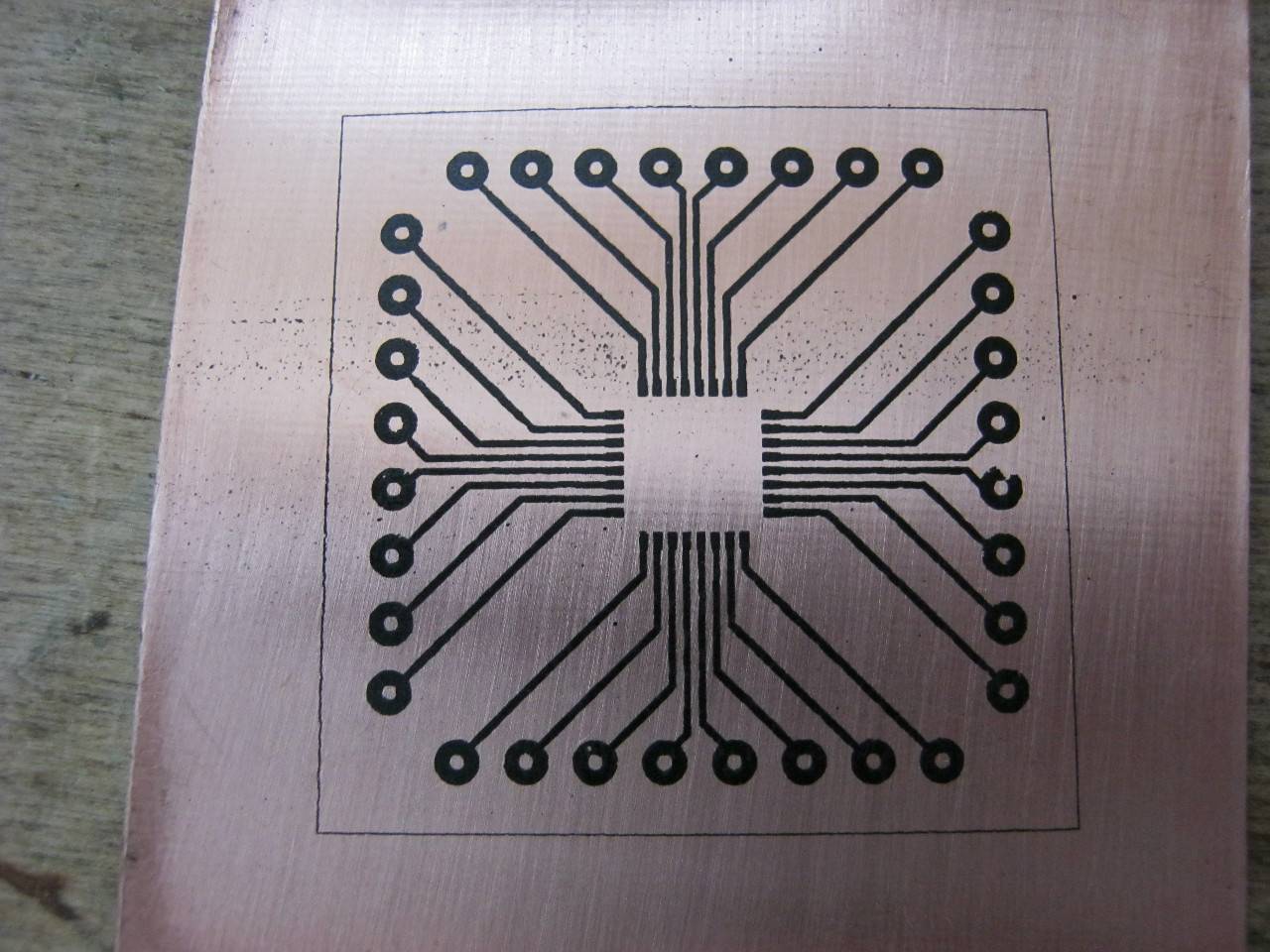

Включаем утюг и ставим его на максимальный прогрев. После того, как  он прогрелся,  начинаем гладить нашу бумажку. Начинайте гладить с середины.  Прижимайте утюг сильнее. Проглаживайте тщательно все края. От этой операции будет зависеть все качество печатной платы.

Все, наверное, делали татуировки от жевательных резинок себе на  руку? Точно также за уголок подымаем бумажку и вуаля! У меня получилось как-то вот так:

Не обращайте внимание на черные крапинки,  у меня принтер уже немного начинает косячить. Это никак не повлияет на качество нашей печатной платы.  Иногда все-таки тонер в некоторых местах не цепляется с текстолитом

В этом случае такие участки можно подкорректировать с помощью маркера для печатных плат.  В моем случае, как видите, справа в середине один пятачок чуток не вышел. Это  также никак не повлияет на работоспособность.

Как начать «Приключение могучего Одноглазика!»

Вы сможете сделать это после того, как выполните ряд условий, указанных в списке ниже:

  • Достигните не менее 40-го ранга приключений. В отдельной статье мы рассказали, как можно быстро прокачать данный параметр.
  • Завершите задание легенд Син Цю под названием «Мечник, который любит читать».
  • Закончите сюжетное задание Архонтов «Приближение новой звезды».
  • Получите 1 ключ легенд, пройдя 8 ежедневных поручений (в день можно сделать до 4-х поручений). В инвентаре можно держать не более 3-х ключиков легенд.

Когда все эти требования будут удовлетворены, просто откройте журнал миссий и нажмите на надпись «Побочные задания». Там откройте нужную квестовую цепочку.

Из-за моря

Расспросите Миллелита

Чтобы начать этот квест, вам нужно будет отправиться в юго-западную часть долины Тяньцю. Просто телепортируйтесь к ближайшей точке быстрого путешествия.

По прибытии в нужное место поговорите с отмеченным Миллелитом, и он сообщит вам, что здесь появлялись Стражи руин. Пора заняться расследованием.

Поищите стражей руин

После разговора с охранником идите на юг вверх по холму, и здесь вы найдете огромные следы, ведущие вверх по каменным ступенькам.

Поднимитесь по лестнице и проверьте область позади нее, чтобы найти Стража руин. Подойдите к нему, и он тут же проснется. Пришло время уничтожить его! Этот противник ничем не отличается от других врагов данного типа, поэтому разберитесь с ним, а затем продолжайте двигаться на юг к отмеченной области, и вскоре вы доберетесь до руин.

Когда дойдете до нужного места, вы увидите, как маленький ребенок осматривает мистера Одноглазника. Выясняем, что мальчика зовут Тевкр и он приехал из далекой страны Снежной.

Отправляйтесь в Банк северного королевства

Переместитесь в Гавань Ли Юэ и отправляйтесь в банк Снежной, чтобы вызвать небольшую кат-сцену с Чайльдом. На этом квест завершится, а вы получите в награду 375 очков приключений, 22 000 мора, 2 опыта героя и 5 волшебной руды усиления.

Поднимитесь по красной лестницу и сверните направо

Второй этап — подготовить макета

На этом этапе необходимо подготовить макет. Ниже на рисунке представлена разводка для ATxmega128.

На плате есть микроконтроллер xmega, преобразователь интерфейса ft232, стабилизатор lp2985, разъем PDI, USB, светодиоды на весь порт «B». Все дорожки находятся на верхнем слое (ТОР), поэтому производить печать макета нужно в зеркальном виде.
Необязательно иметь на используемом принтере «неэкономный режим» для жирной печати.

Некоторые модели компании Brother неточно переводят DPI в нужный размер, поэтому изображение может немного поплыть в размерах, а это в данной ситуации очень критично. Ведь в некоторых местах две дорожки должны уместиться на 1мм.

При выборе бумаги ни в коем случае не стоит брать журнальные листы из глянцевых изданий и подложек от самоклеящейся пленки. Китайская бумага для ЛУТа также не подходит. Она сильно мнется при печати.
Бумагу следует выбирать плотную – минимум 150 грамм на см2. Она должна моментально приклеиваться при нагревании и неподвижно лежать под утюгом, а также отлично набухать под действием воды. Некоторые специалисты используют винил или факсовую бумагу.

Самым лучшим вариантом будет глянцевая фотобумага среднего качества. Такой материал моментально прилипает к меди, не ерзает при проглаживании и с легкостью отходит в теплой воде.
После всех приготовлений печатается макет. После этого необходимо обрезать края, не касаясь пальцами лицевой стороны.

Заключение

В наше время ЛУТ становится все более и более популярным. Это, конечно же, связано с простотой и дешевизной данного метода. Некоторые заядлые электронщики умудряются получать ширину дорожки с помощью ЛУТ 0,3 и даже 0,2 (!) мм. Красота, надежность, малые габариты, удобство трассировки печатных проводников с помощью компьютера сделало ЛУТ по настоящему популярным среди радиолюбителей, а также среди маленьких фирм по производству радиоэлектронных устройств.

А какой кайф самостоятельно развести схему и собрать электронную безделушку по габаритам, которые диктуете вы с помощью ЛУТ! С помощью этой технологии вы можете использовать в своей плате SMD компоненты. ЛУТ действительно открывает нам дверь в микроэлектронику. Открывайте ее шире, не бойтесь!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
