Проектирование полей шляпки с одинаковым наклоном по периметру

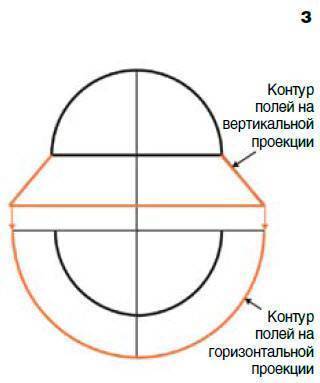

На вертикальной проекции шляпки вычерчивается отрезок, определяющий наклон и ширину полей (боковой контур полей). От его нижнего конца проводится горизонталь – нижний край полей. Так как мы проектируем поля с одинаковым наклоном со всех сторон, достаточно вычертить их контур на половине вертикальной проекции, но для наглядности можно достроить контур полей. От нижнего конца отрезка бокового контура полей проводится вертикаль до горизонтали – линии середины головного убора на виде сверху. Расстояние от центра до этой точки – радиус окружности, являющейся контуром края полей на виде сверху.
Проектируемые поля представляют собой боковую поверхность усеченного конуса. Чтобы построить их развертку, нужно сначала достроить конус, а затем отрезать от него верхнюю часть. Поэтому нужно продлить линию бокового контура полей до пересечения с вертикалью – осью симметрии головного убора на вертикальной проекции (4).
Для построения развертки полей проводится линия, с которой будет совпадать один из концов детали полей, и на ней отмечается точка – центр дуг окружностей, являющихся линиями верхнего и нижнего краев полей. Из этой точки проводятся две дуги, первая – радиусом R1, вторая — радиусом R2 (5).
Теперь нам осталось определить длину линии втачивания полей. Проще всего это сделать графически, разделив окружность (линию втачивания полей) на виде сверху на равные части, после чего с помощью циркуля, измерителя или линейки отложить эти отрезки на соответствующей дуге развертки (6). Теоретически чем мельче деление, тем большей точности можно достигнуть. На практике достаточно четверть окружности разделить на 6 частей, отложив с помощью транспортира угол 15 градусов или на 4 части, разделив ее дважды пополам.
Для проверки точности построения рекомендуется отложить соответствующие отрезки не только на линии втачивания, но и на линии внешнего края полей. Если измерение и перенос на развертку произведен точно, соответствующие точки деления внешнего и внутреннего контура полей, а также центр дуг окружностей на развертке должны лежать на одной линии.
На илл.6 показан чертеж детали половины полей. Если в модели предусматриваются поля с двумя швами (боковыми), то должно быть две такие детали для верхних полей и две для нижних. Если поля с одним швом (задним), то это чертеж половины детали. При разработке лекал не забудьте учесть, что в зависимости от способа обработки края полей и толщины материала лекала деталей верхних и нижних полей могут отличаться величинами припусков на огибание.
Поля разной ширины
Такие поля (7) можно подрезать на макете или нарисовать модельную линию на чертеже вертикальной проекции, а потом отложить ширину полей на разных участках на чертеже развертки полей. На вертикальной проекции без искажения ширина полей видна на контурных линиях полей (в приведенном примере — спереди и сзади). Ширину полей посередине можно определить, измерив по линии контура полей расстояние до точки ее пересечения с горизонталью, проведенной через пересечение линии края полей и вертикальной оси (в нашем примере — линией середины полей).
Для обобщения знаний, построим шляпку типа панамы, состоящую из 8 клиньев и полей с одинаковым наклоном по периметру (8).
